Eine stabile Netzwerkanbindung ist für so gut wie jede Ladeinfrastruktur essenziell. Sie ermöglicht nicht nur die Kommunikation mit dem Backend zur Abrechnung, sondern auch die Anbindung an ein lokales oder cloudbasiertes Lastmanagement, das für eine effiziente und sichere Verteilung der verfügbaren Leistung sorgt. Gleichzeitig werden über das Netzwerk Softwareupdates eingespielt, Störungen gemeldet und Servicezugriffe ermöglicht. Ohne eine zuverlässige Netzwerktechnik wäre ein moderner und wirtschaftlicher Betrieb der Ladeinfrastruktur kaum realisierbar.
Netzwerkzentrale Indoor

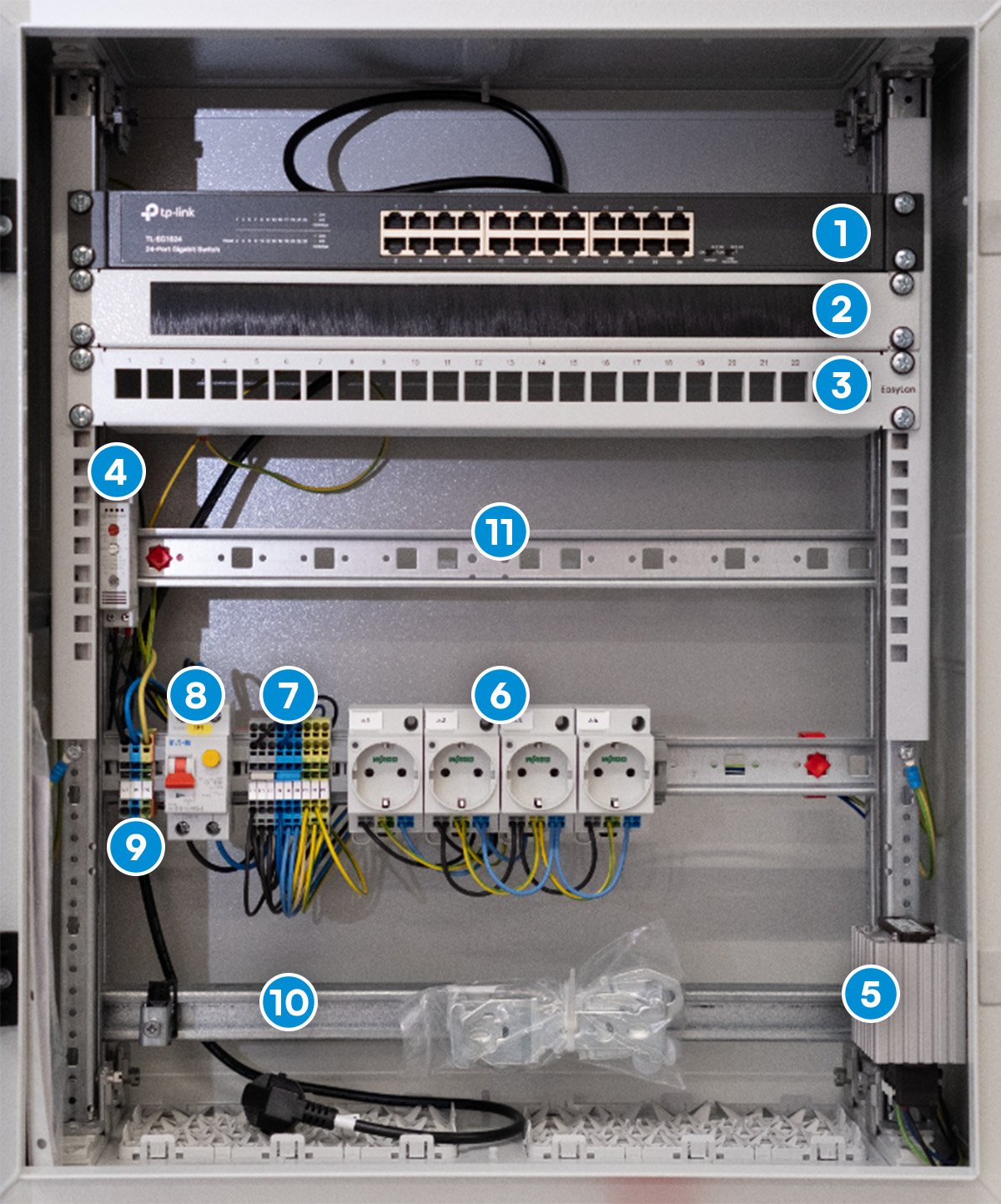

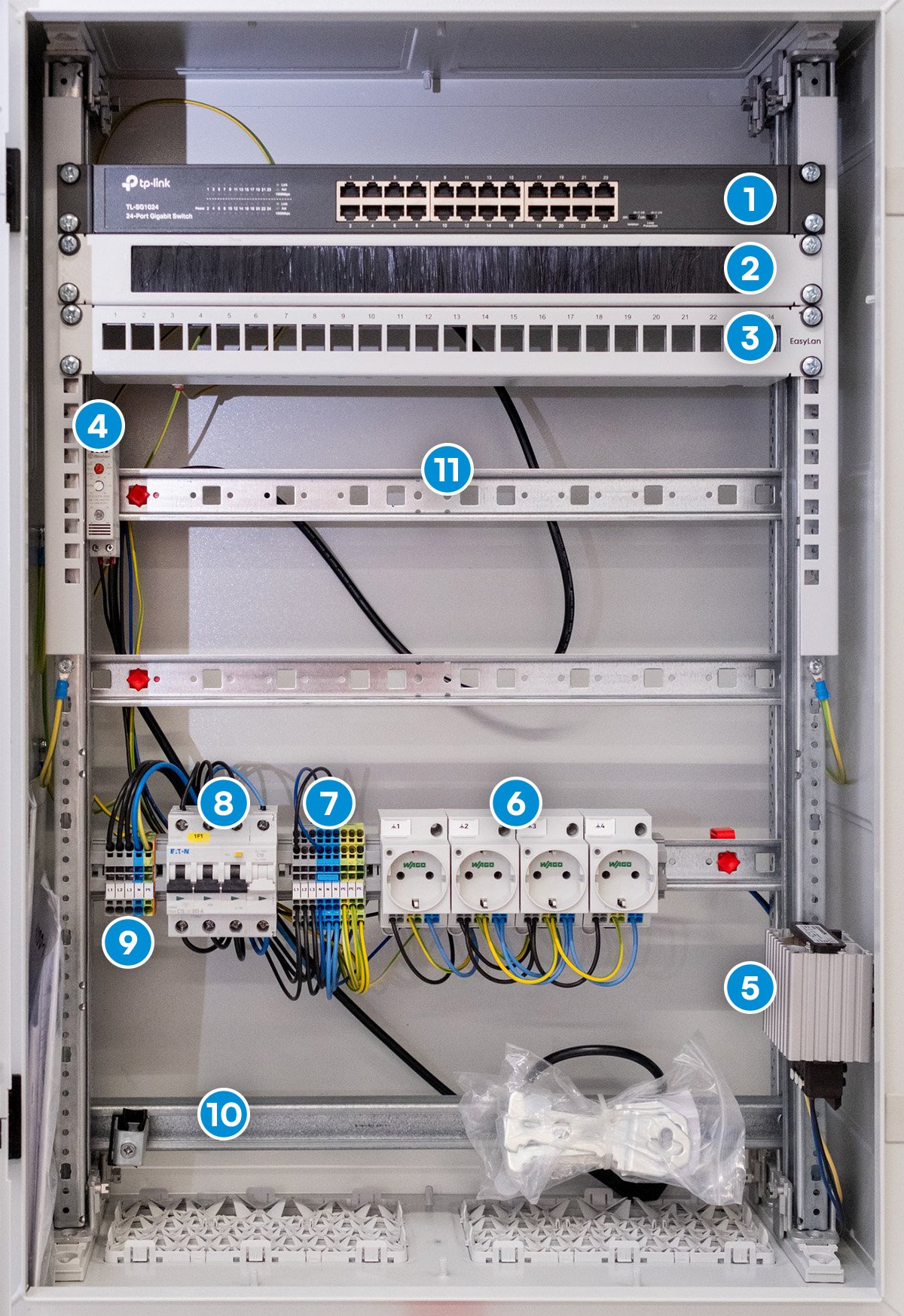

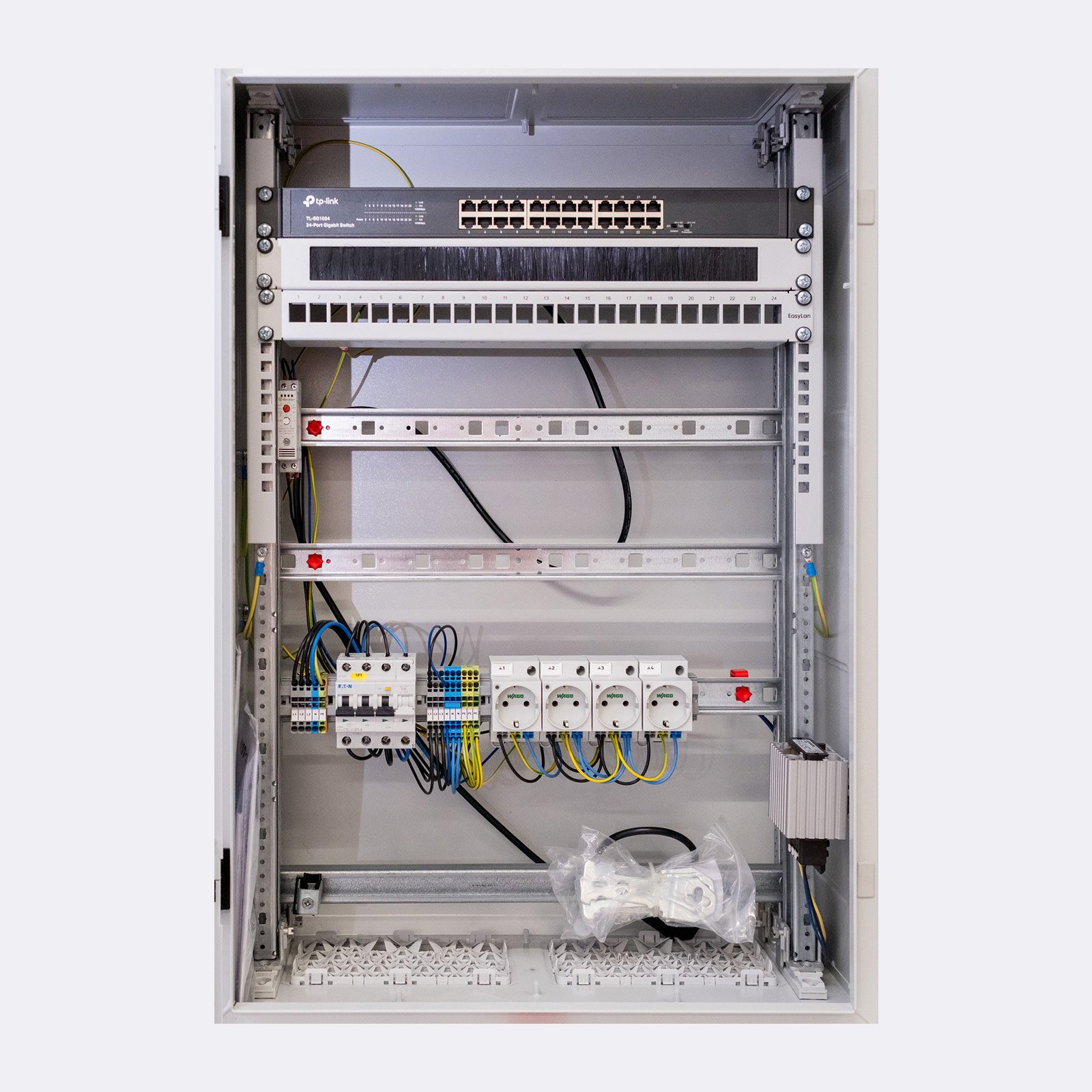

Die Netzwerkzentrale von Meier & Zillich ist ein vorkonfektionierter Netzwerkschrank für den Einsatz im Innenbereich, in Tiefgaragen oder Parkhäusern. Sie eignet sich ideal für Umgebungen, in denen auch niedrigere Temperaturen auftreten können. Dank der integrierten Heizung bleibt die verbaute Technik jederzeit zuverlässig geschützt.
Im Vergleich zum Netzwerkverteiler verfügt die Netzwerkzentrale über eine zusätzliche Hutschiene und bietet damit mehr Platz für den Einbau zusätzlicher Geräte. Darüber hinaus ist sie mit 5-poligen Anschlussklemmen ausgestattet, wodurch sich auch ein Energiezähler integrieren lässt. Der Schrank lässt sich schnell und unkompliziert anschließen und wird komplett vorkonfektioniert geliefert – inklusive 12 Patchkabeln, 12 Keystone-Modulen und 12 Bügelschellen zur Zugentlastung. So ist eine saubere, strukturierte und sofort einsatzbereite Installation gewährleistet.
Der Switch ist die zentrale Netzwerkkomponente im Schrank. Hier werden alle Netzwerkgeräte angeschlossen, und er sorgt dafür, dass die Daten zuverlässig und mit hoher Geschwindigkeit zwischen bis zu 24 Ports übertragen werden. So entsteht eine stabile und leistungsfähige Netzwerkinfrastruktur.
Die Bürstenleiste ermöglicht das ordentliche Einführen der Patchkabel zwischen Patchpanel und Switch. Dadurch bleiben die Kabel sauber geführt auch wenn alle Ports belegt sind.
An diesem Patchpanel werden alle eingehenden Netzwerkkabel angeschlossen. Die Kabeladern werden in Keystone-Module aufgelegt, die sich werkzeuglos einrasten lassen. Danach werden die Module ins Panel geklickt, sodass die Kabel sauber geführt und dauerhaft stabil befestigt sind. So bleibt der Schrank gut strukturiert und spätere Umbauten oder Erweiterungen sind problemlos möglich.
Der Thermo- und Hygrostat überwacht Temperatur und Luftfeuchtigkeit im Schrank. Je nach gemessenen Werten schaltet er automatisch die Schaltschrankheizung ein oder aus. So bleibt die Elektronik vor Kälte, Feuchtigkeit und Kondensation geschützt.
Die Heizung sorgt dafür, dass der Schrank auch in kühlen oder unbeheizten Bereichen – etwa Tiefgaragen oder Parkhäusern – auf der richtigen Betriebstemperatur bleibt. Zusammen mit dem Thermostat hält sie die Temperatur auf einem Niveau, das für die Elektronik sicher ist.

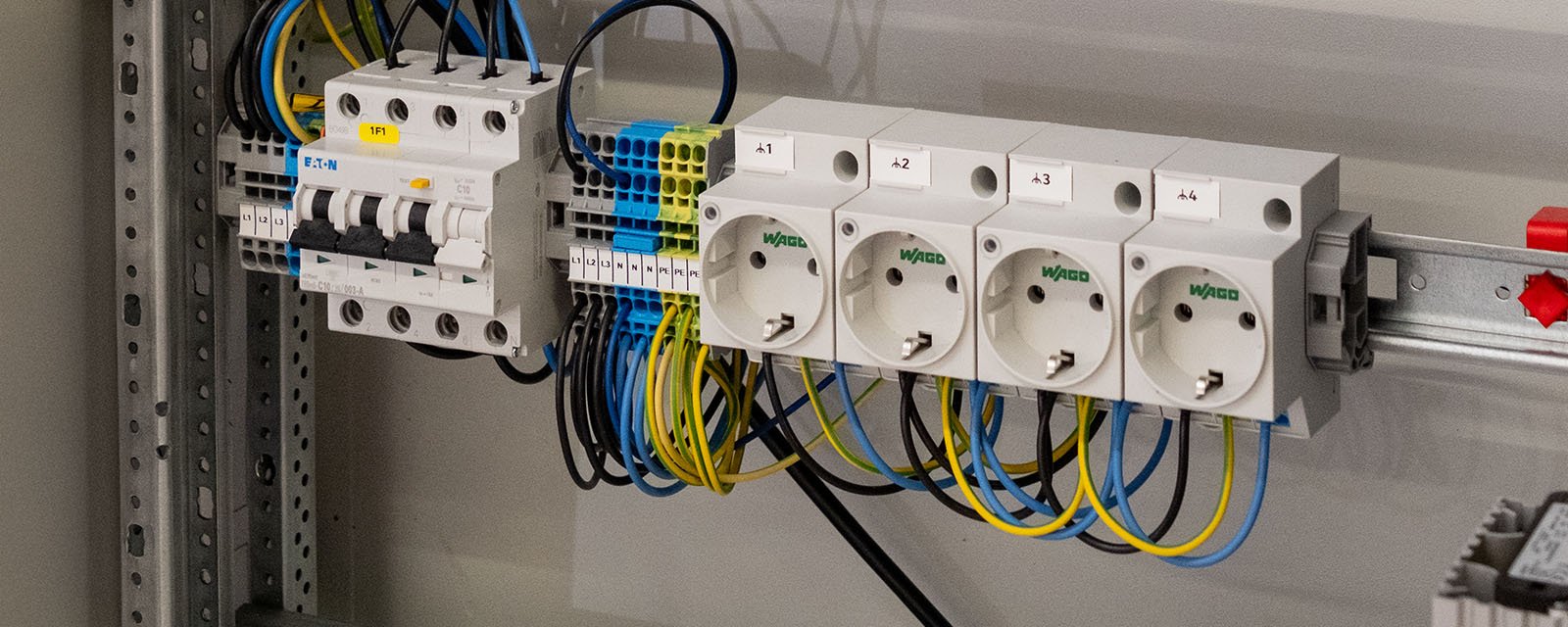

Über die integrierten Schuko-Steckdosen lassen sich zusätzliche Geräte wie LTE-Router, Netzteile oder Controller einfach mit Strom versorgen. Auch für Servicezwecke, etwa beim Anschluss eines Laptops oder Messgeräts, stehen hier praktische Versorgungsmöglichkeiten bereit.
Die vorverdrahteten Verteilerklemmen dienen dazu, die eingehende Stromversorgung sauber auf weitere Verbraucher im Schrank zu verteilen. Je nach Ausstattung können so zusätzliche Komponenten wie Router, Steuerungen oder Netzteile angebunden werden.
Die kombinierten FI/LS-Schalter schützen sowohl Personen als auch die angeschlossenen Geräte. Bei Fehlerströmen oder Überlastungen schalten sie zuverlässig ab und sorgen für einen sicheren Betrieb des gesamten Schranks.
Über die Anschlussklemmen wird die fünfadrige Einspeisung des Schranks angeschlossen. Sie stellen die sichere Verbindung zwischen der Gebäudeinstallation und den internen Verbrauchern her und halten die Verdrahtung übersichtlich.
Die C-Profilschiene dient als stabiler Montagepunkt für Zugentlastungen, Schellen oder andere Befestigungen. Dadurch können Leitungen geordnet abgeführt und mechanisch entlastet werden, was die Installation langlebiger und übersichtlicher macht.
Die freien DIN-Hutschienen bieten Platz für zusätzliche Geräte wie Netzteile, Controller, Router oder Umsetzer. Dank der modularen Bauweise können spätere Erweiterungen einfach vorgenommen werden, ohne den bestehenden Aufbau zu verändern.
Netzwerkverteiler Indoor

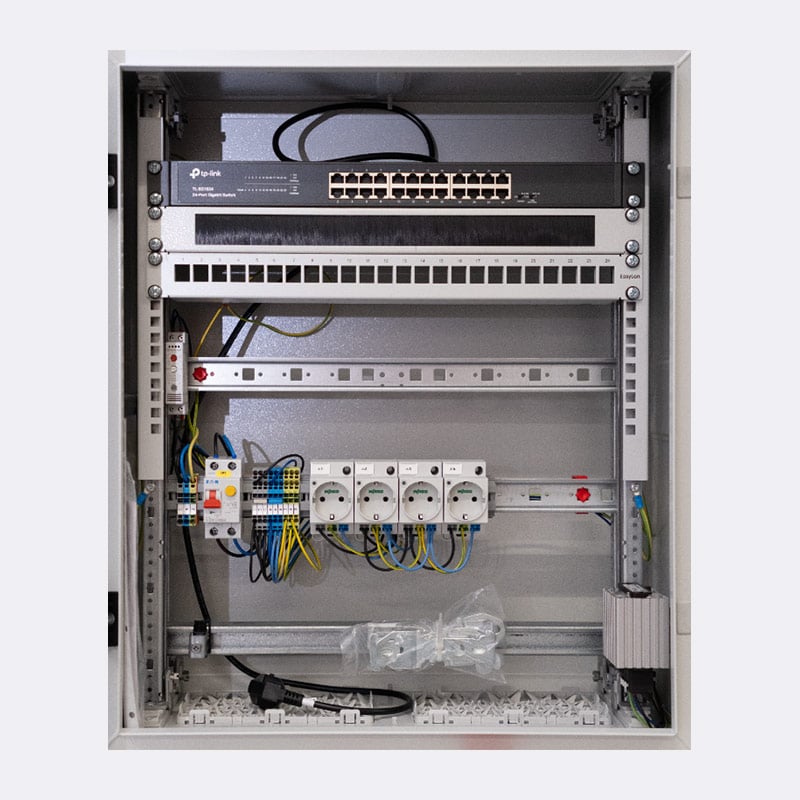

Der Netzwerkverteiler von Meier & Zillich ist ebenfalls ein vorkonfektionierter Netzwerkschrank für den Einsatz im Innenbereich, in Tiefgaragen oder Parkhäusern. Auch hier sorgt eine integrierte Heizung dafür, dass die Technik im Inneren zuverlässig vor Kälte geschützt ist.
Im Unterschied zur Netzwerkzentrale verfügt der Netzwerkverteiler über nur eine freie Hutschiene. Dadurch ist er kompakter in seinen Abmessungen und eignet sich besonders gut für beengte Platzverhältnisse, bei denen dennoch eine strukturierte und professionelle Netzwerkinstallation erforderlich ist. Wie die Netzwerkzentrale wird auch der Netzwerkverteiler anschlussfertig geliefert und enthält 12 Patchkabel, 12 Keystone-Module sowie 12 Bügelschellen für die Zugentlastung. Damit ist eine schnelle, saubere und sofort einsatzbereite Montage gewährleistet.
Der Switch ist die zentrale Netzwerkkomponente im Schrank. Hier werden alle Netzwerkgeräte angeschlossen, und er sorgt dafür, dass die Daten zuverlässig und mit hoher Geschwindigkeit zwischen bis zu 24 Ports übertragen werden. So entsteht eine stabile und leistungsfähige Netzwerkinfrastruktur.
Die Bürstenleiste ermöglicht das ordentliche Einführen der Patchkabel zwischen Patchpanel und Switch. Dadurch bleiben die Kabel sauber geführt auch wenn alle Ports belegt sind.
An diesem Patchpanel werden alle eingehenden Netzwerkkabel angeschlossen. Die Kabeladern werden in Keystone-Module aufgelegt, die sich werkzeuglos einrasten lassen. Danach werden die Module ins Panel geklickt, sodass die Kabel sauber geführt und dauerhaft stabil befestigt sind. So bleibt der Schrank gut strukturiert und spätere Umbauten oder Erweiterungen sind problemlos möglich.
Der Thermo- und Hygrostat überwacht Temperatur und Luftfeuchtigkeit im Schrank. Je nach gemessenen Werten schaltet er automatisch die Schaltschrankheizung ein oder aus. So bleibt die Elektronik vor Kälte, Feuchtigkeit und Kondensation geschützt.
Die Heizung sorgt dafür, dass der Schrank auch in kühlen oder unbeheizten Bereichen – etwa Tiefgaragen oder Parkhäusern – auf der richtigen Betriebstemperatur bleibt. Zusammen mit dem Thermostat hält sie die Temperatur auf einem Niveau, das für die Elektronik sicher ist.
Über die integrierten Schuko-Steckdosen lassen sich zusätzliche Geräte wie LTE-Router, Netzteile oder Controller einfach mit Strom versorgen. Auch für Servicezwecke, etwa beim Anschluss eines Laptops oder Messgeräts, stehen hier praktische Versorgungsmöglichkeiten bereit.
Die vorverdrahteten Verteilerklemmen dienen dazu, die eingehende Stromversorgung sauber auf weitere Verbraucher im Schrank zu verteilen. Je nach Ausstattung können so zusätzliche Komponenten wie Router, Steuerungen oder Netzteile angebunden werden.
Die kombinierten FI/LS-Schalter schützen sowohl Personen als auch die angeschlossenen Geräte. Bei Fehlerströmen oder Überlastungen schalten sie zuverlässig ab und sorgen für einen sicheren Betrieb des gesamten Schranks.
Über die Anschlussklemmen wird die drei adrige Einspeisung des Schranks angeschlossen. Sie stellen die sichere Verbindung zwischen der Gebäudeinstallation und den internen Verbrauchern her und halten die Verdrahtung übersichtlich.
Die C-Profilschiene dient als stabiler Montagepunkt für Zugentlastungen, Schellen oder andere Befestigungen. Dadurch können Leitungen geordnet abgeführt und mechanisch entlastet werden, was die Installation langlebiger und übersichtlicher macht.
Die freie DIN-Hutschiene bietet Platz für zusätzliche Geräte wie Netzteile, Controller, Router oder Umsetzer. Dank der modularen Bauweise können spätere Erweiterungen einfach vorgenommen werden, ohne den bestehenden Aufbau zu verändern.

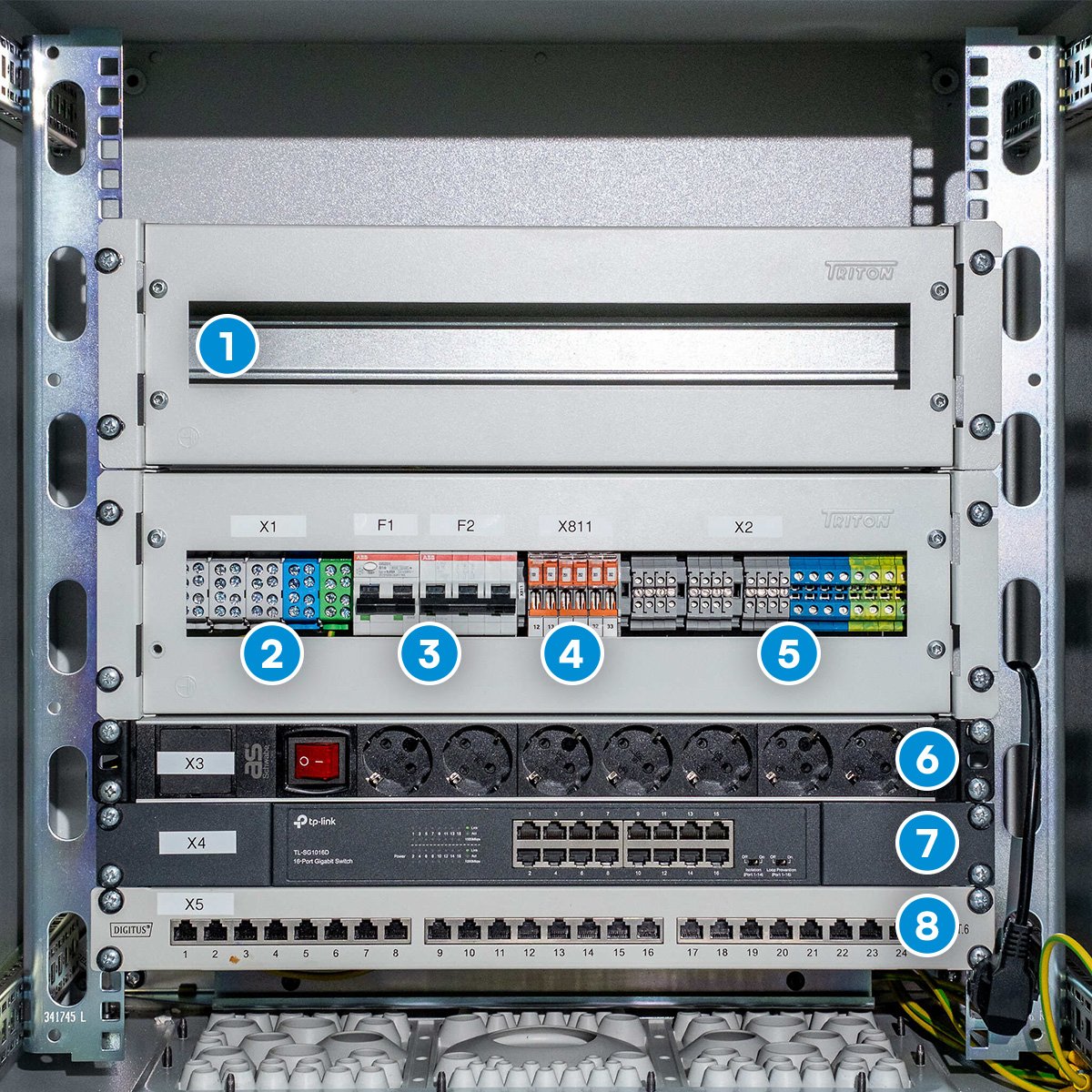

Netzwerkzentrale Indoor

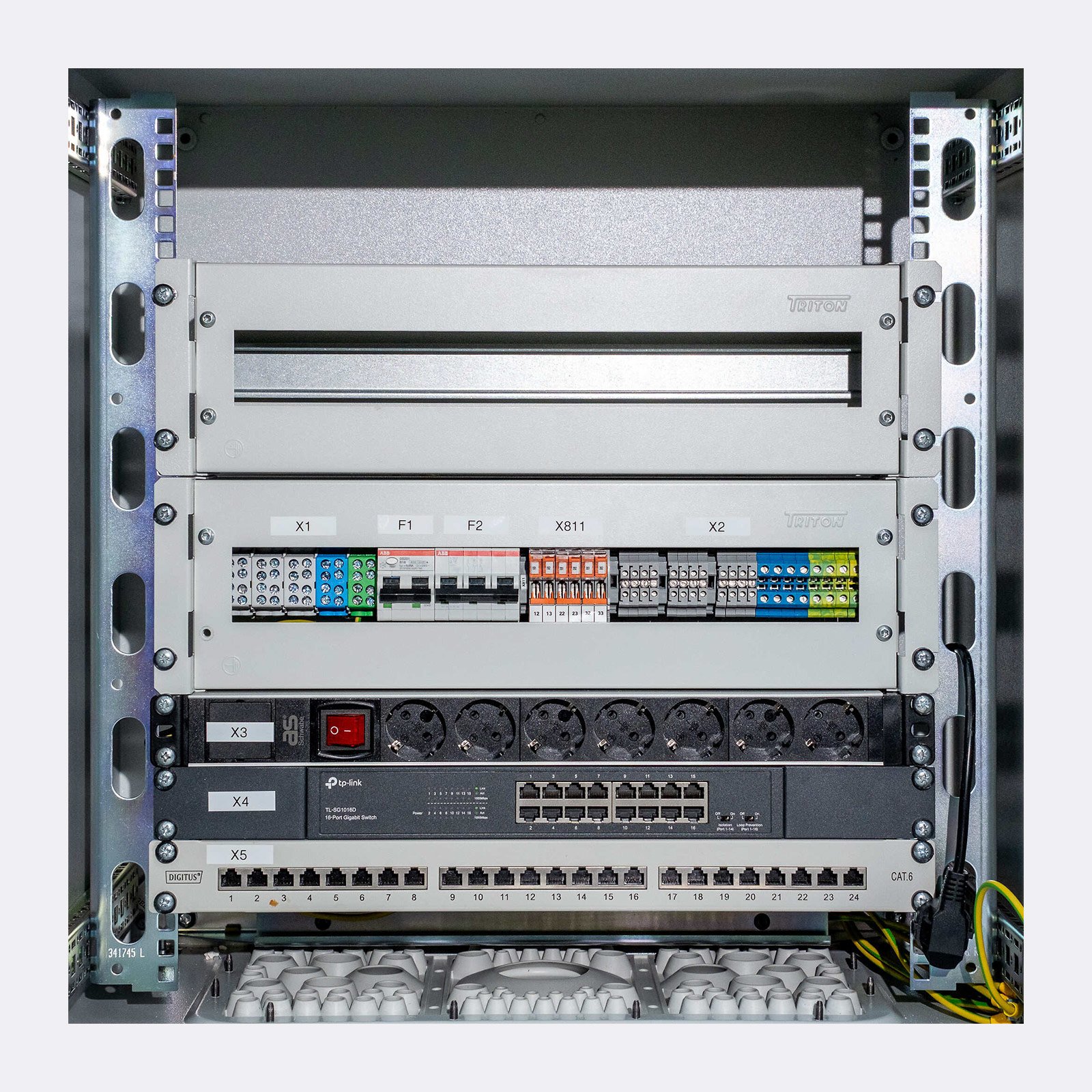

Dieser vorkonfektionierte Netzwerkschrank vom Bayernwerk ist für den Einsatz im Innenbereich sowie in Tiefgaragen ausgelegt und lässt sich schnell und unkompliziert anschließen. Eine besondere Ausstattung ist die integrierte Wandlerklemme, über die sich der Energiezähler einfach einbauen lässt. Die Stromwandler können anschließend direkt über diese Klemmen mit dem Zähler verbunden werden. Damit eignet sich der Schrank ideal als zentrale Netzwerk- und Energiemesseinheit am Netzanschlusspunkt.
Die freie DIN-Hutschienen bietet Platz für zusätzliche Geräte wie Netzteile, Controller, Router oder Umsetzer. Dank der modularen Bauweise können spätere Erweiterungen einfach vorgenommen werden, ohne den bestehenden Aufbau zu verändern.
Über die Anschlussklemmen wird die fünfadrige Einspeisung des Schranks angeschlossen. Sie stellen die sichere Verbindung zwischen der Gebäudeinstallation und den internen Verbrauchern her und halten die Verdrahtung übersichtlich.
Die kombinierten FI/LS-Schalter schützen sowohl Personen als auch die angeschlossenen Geräte. Bei Fehlerströmen oder Überlastungen schalten sie zuverlässig ab und sorgen für einen sicheren Betrieb des gesamten Schranks.
Über die Wandlerklemmen können Stromwandler an ein Energiezähler anschlossen werden, welcher eben so Platz im Schrank an der Hutschiene findet. Sie ermöglichen den sicheren Anschluss und das Kurzschließen von Stromwandlern, damit diese beim Prüfen oder Warten nicht im Leerlauf betrieben werden.
Die vorverdrahteten Verteilerklemmen dienen dazu, die eingehende Stromversorgung sauber auf weitere Verbraucher im Schrank zu verteilen. Je nach Ausstattung können so zusätzliche Komponenten wie Router, Steuerungen oder Netzteile angebunden werden.
Über die integrierten Schuko-Steckdosenleiste lassen sich zusätzliche Geräte wie LTE-Router, Netzteile oder Controller einfach mit Strom versorgen. Auch für Servicezwecke, etwa beim Anschluss eines Laptops oder Messgeräts, stehen hier praktische Versorgungsmöglichkeiten bereit.
Der Switch ist die zentrale Netzwerkkomponente im Schrank. Hier werden alle Netzwerkgeräte angeschlossen, und er sorgt dafür, dass die Daten zuverlässig und mit hoher Geschwindigkeit zwischen bis zu 24 Ports übertragen werden. So entsteht eine stabile und leistungsfähige Netzwerkinfrastruktur.
An diesem Patchpanel werden alle eingehenden Netzwerkkabel angeschlossen. Die einzelnen Adern werden über die integrierten LSA-Schneidklemmen aufgelegt, wodurch die Kontakte sauber, fest und dauerhaft hergestellt werden.
Netzwerkschrank für dynamisches Lastmanagement

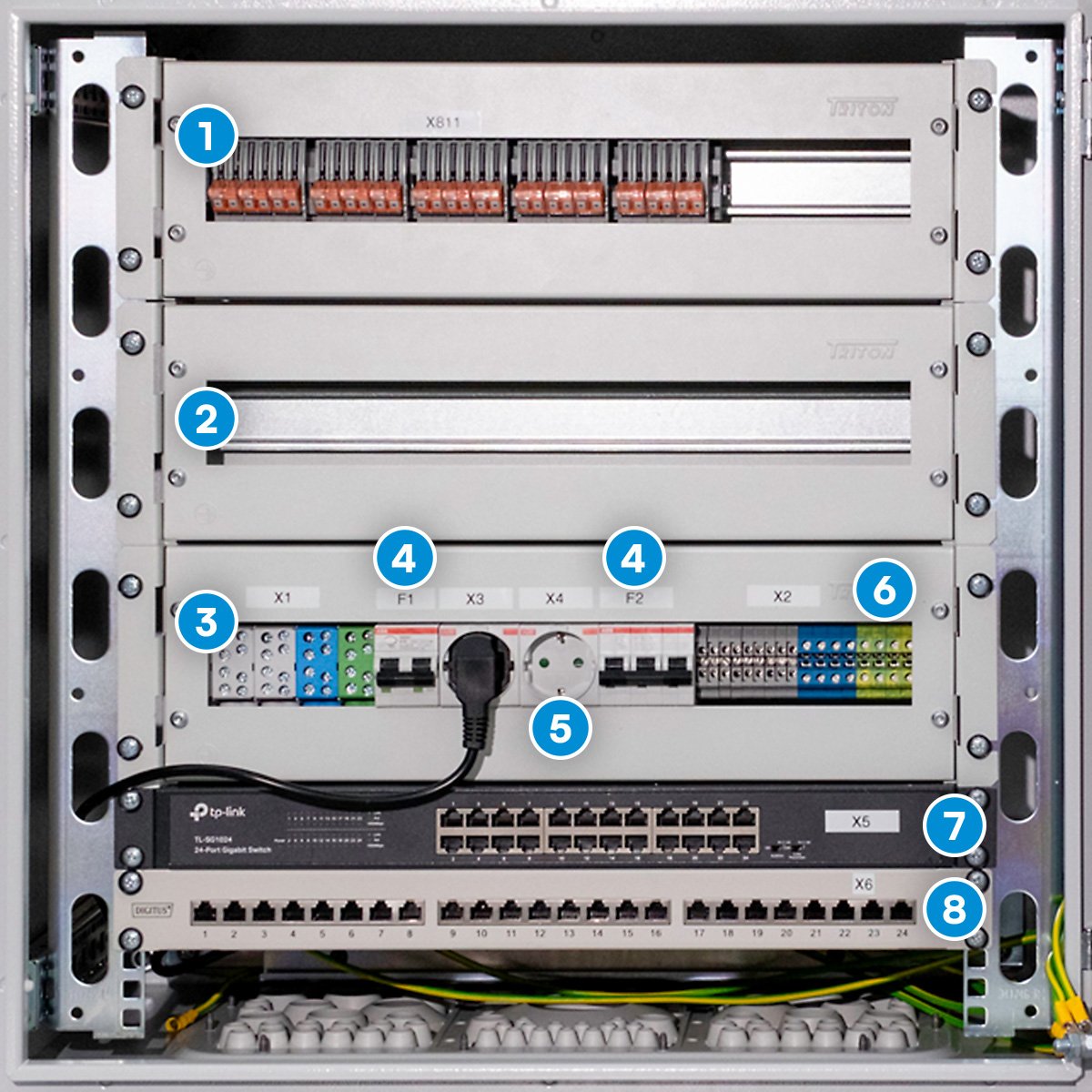

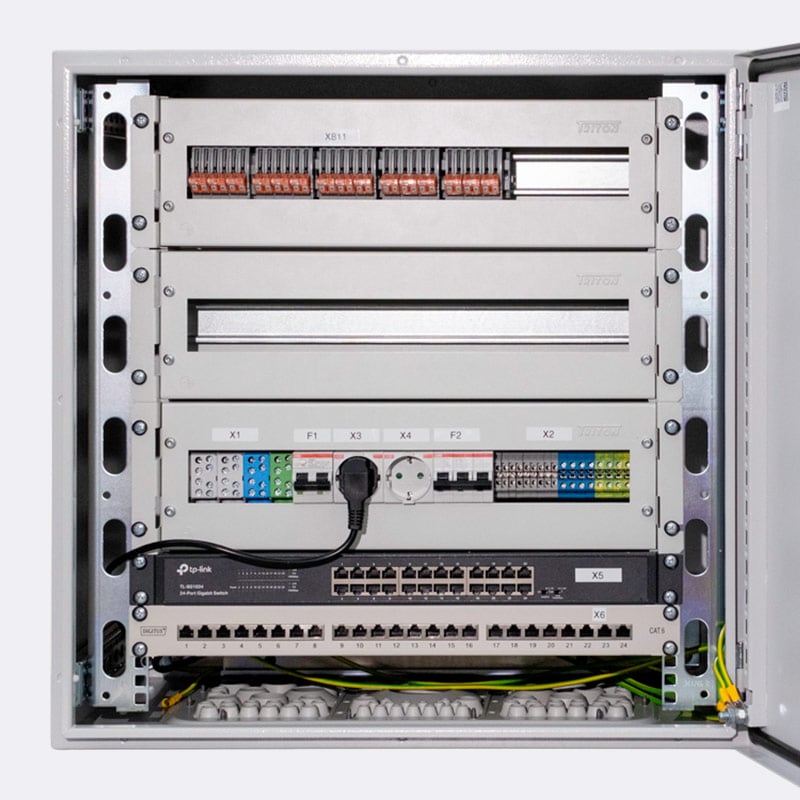

Der Bayernwerk Netzwerkschrank für dynamisches Lastmanagement ist eine kompakte, fertig konfigurierte Lösung – ideal, wenn bei Ladeinfrastruktur mehrere Abgänge, etwa über Stromschienen, gemessen werden müssen. Für die Verdrahtung der Stromwandler sind bereits fünf Wandlerklemmen integriert, zudem bietet der Schrank Platz für den Einbau von bis zu fünf Energiezählern. Darüber hinaus enthält er die notwendige Netzwerktechnik, um den Schrank zuverlässig mit den Ladestationen oder dem Energiemanagementsystem zu verbinden.

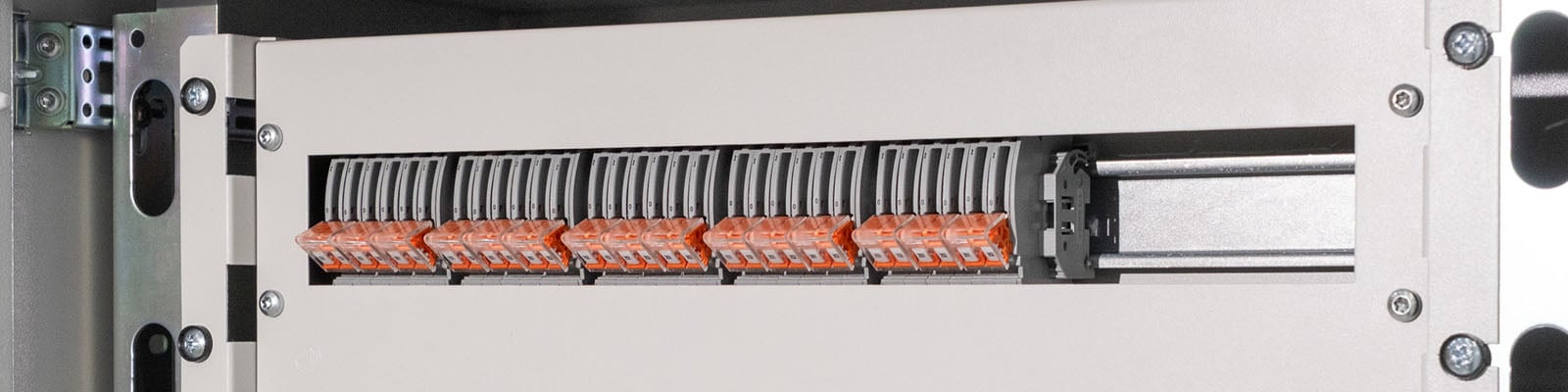

Über die 5 Wandlerklemmenklemmen können Stromwandler an bis zu 5 Energiezähler anschlossen werden, welche ebenso Platz im Schrank an der Hutschiene finden. Sie ermöglichen den sicheren Anschluss und das Kurzschließen von Stromwandlern, damit diese beim Prüfen oder Warten nicht im Leerlauf betrieben werden.
Die freie DIN-Hutschienen bietet Platz für zusätzliche Geräte wie Netzteile, Controller, Router oder Umsetzer. Dank der modularen Bauweise können spätere Erweiterungen einfach vorgenommen werden, ohne den bestehenden Aufbau zu verändern.
Über die Anschlussklemmen wird die fünfadrige Einspeisung des Schranks angeschlossen. Sie stellen die sichere Verbindung zwischen der Gebäudeinstallation und den internen Verbrauchern her und halten die Verdrahtung übersichtlich.
Die kombinierten FI/LS-Schalter schützen sowohl Personen als auch die angeschlossenen Geräte. Bei Fehlerströmen oder Überlastungen schalten sie zuverlässig ab und sorgen für einen sicheren Betrieb des gesamten Schranks.
Die integrierten Schuko-Steckdosen lassen sich für Servicezwecke nutzen, etwa zum Anschluss eines Laptops oder Messgeräts.
Die vorverdrahteten Verteilerklemmen dienen dazu, die eingehende Stromversorgung sauber auf weitere Verbraucher im Schrank zu verteilen. Je nach Ausstattung können so zusätzliche Komponenten wie Router, Steuerungen oder Netzteile angebunden werden.
Der Switch ist die zentrale Netzwerkkomponente im Schrank. Hier werden alle Netzwerkgeräte angeschlossen, und er sorgt dafür, dass die Daten zuverlässig und mit hoher Geschwindigkeit zwischen bis zu 24 Ports übertragen werden. So entsteht eine stabile und leistungsfähige Netzwerkinfrastruktur.
An diesem Patchpanel werden alle eingehenden Netzwerkkabel angeschlossen. Die einzelnen Adern werden über die integrierten LSA-Schneidklemmen aufgelegt, wodurch die Kontakte sauber, fest und dauerhaft hergestellt werden.
Normkabelverteiler

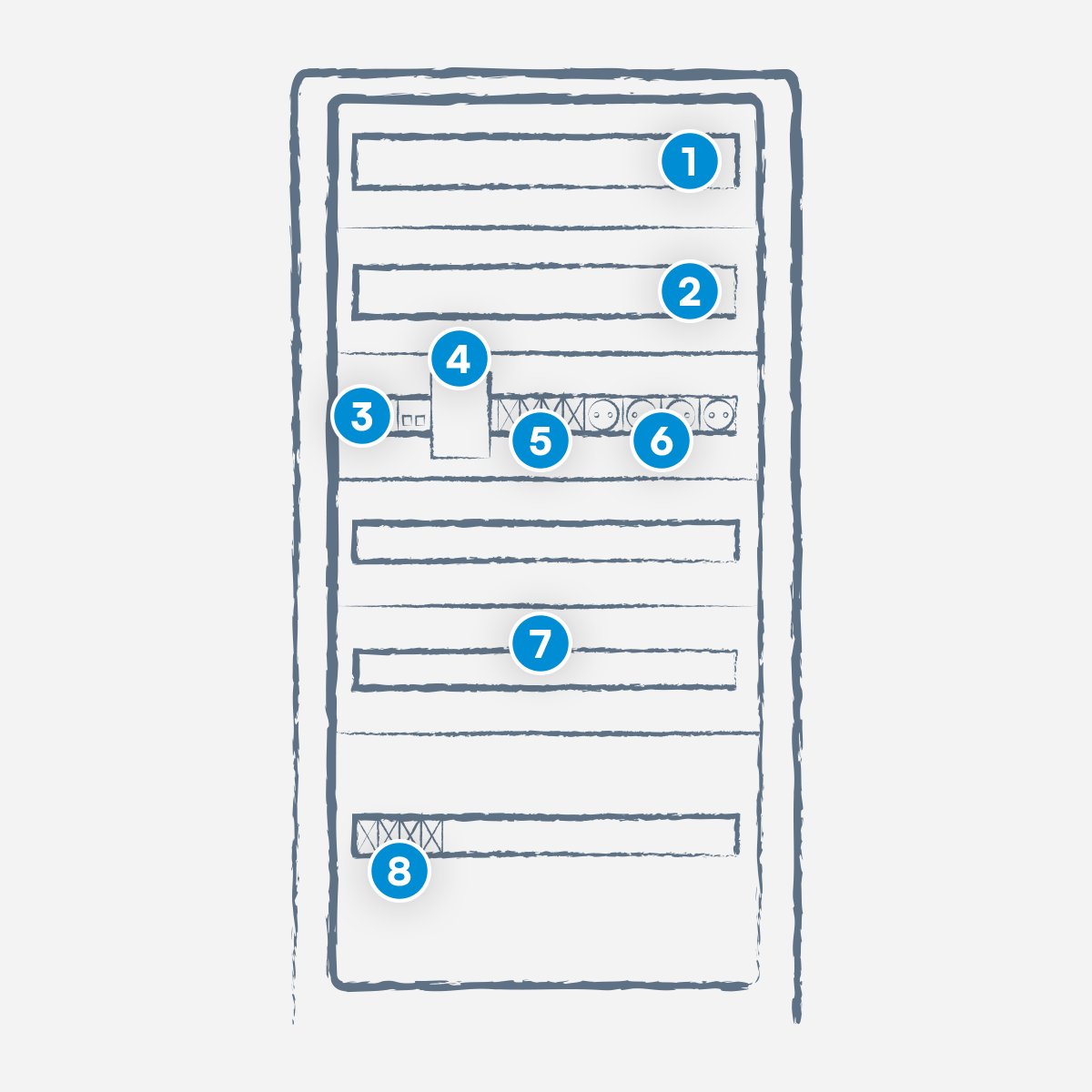

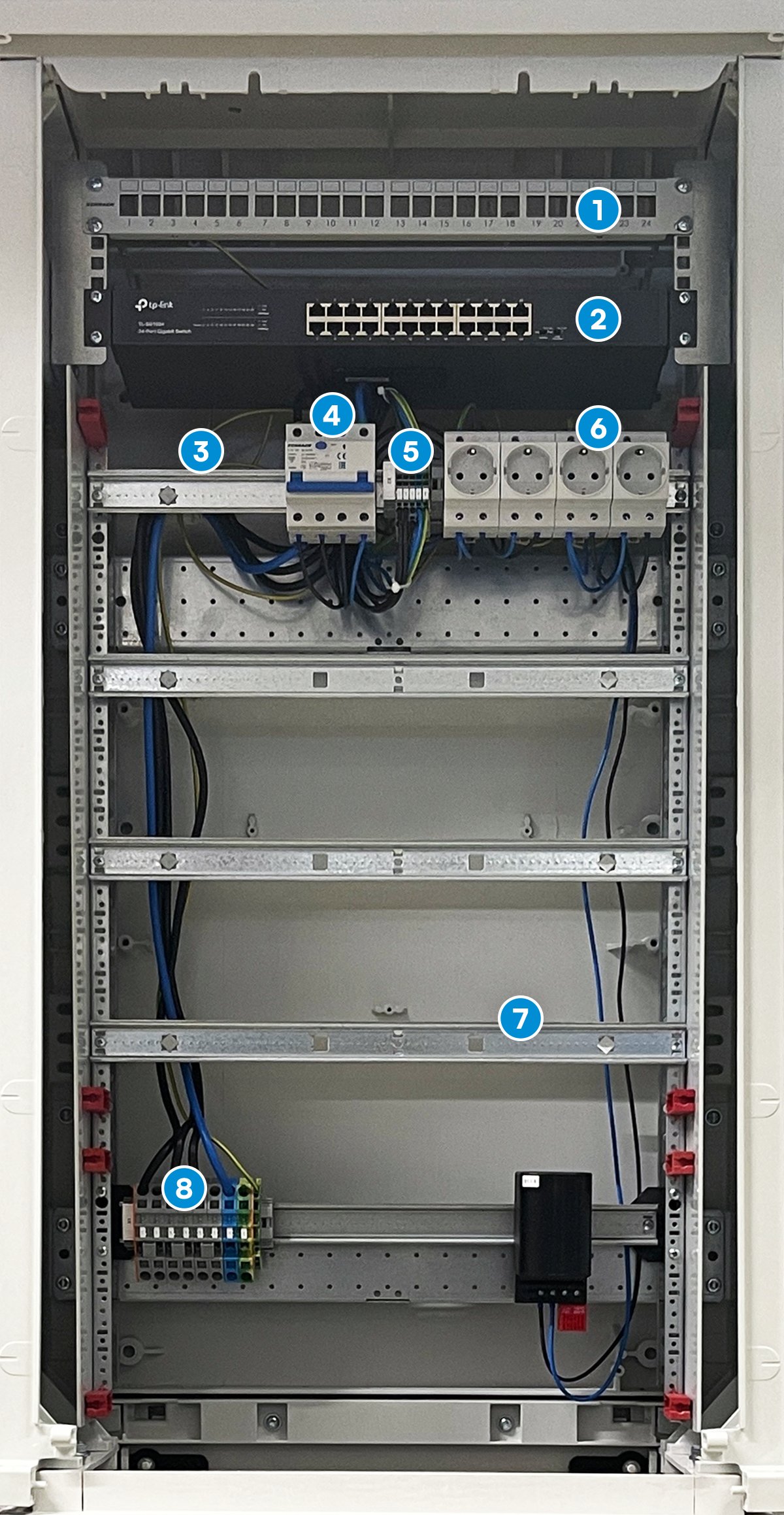

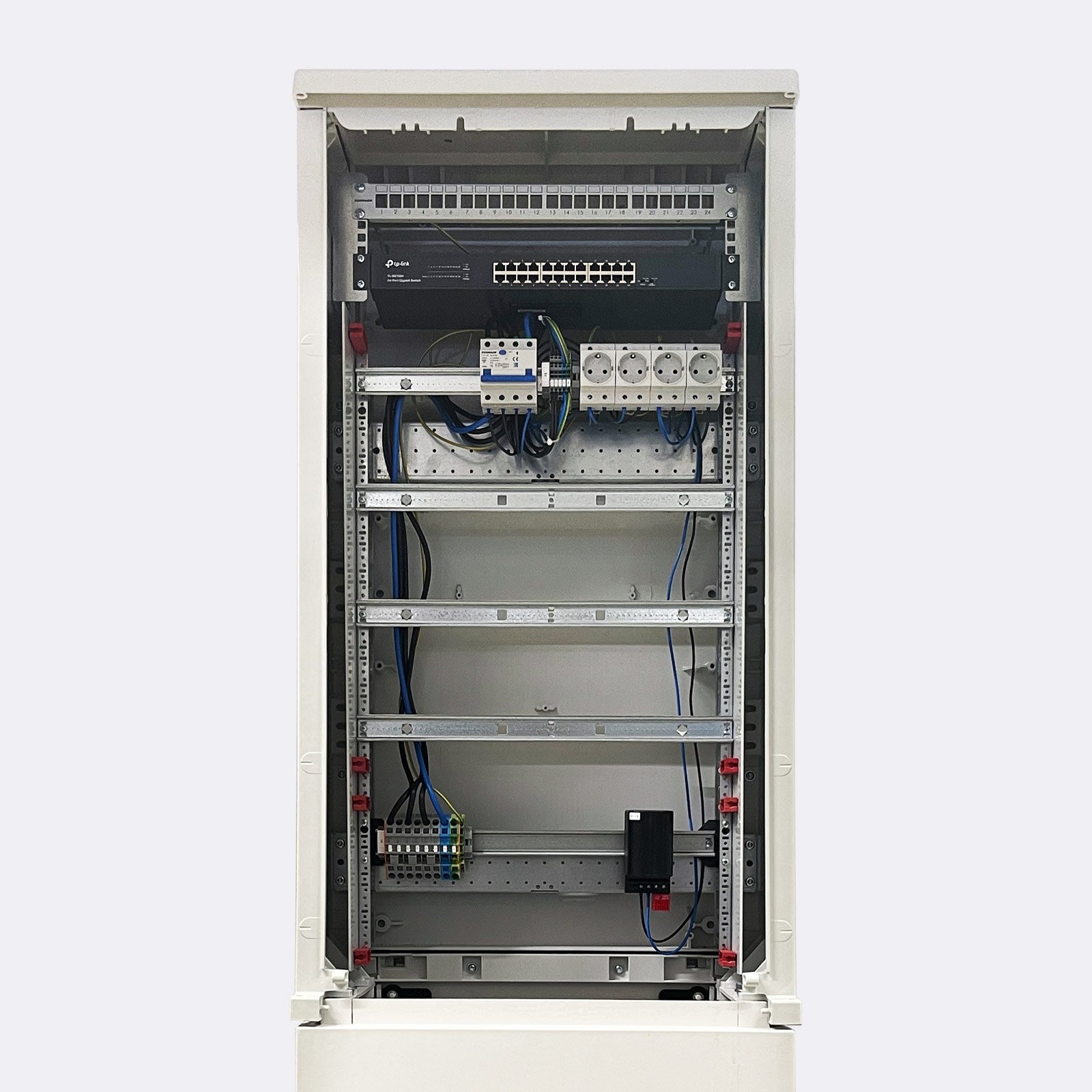

Der Alphatec Outdoor-Netzwerkschrank ist eine wetterfeste All-in-One-Lösung – ideal, wenn Netzwerktechnik im Außenbereich wie auf Parkplätzen oder an Ladeplätzen untergebracht werden muss. Der Schrank wird komplett ausgestattet und anschlussfertig geliefert. Eine integrierte Heizung schützt die Elektronik zuverlässig vor Kälte und Feuchtigkeit. Dank Schutzart IP44 und robustem Gehäuse eignet er sich bestens für anspruchsvolle Umgebungen und dient als zentrale Netzwerk- und Verteilereinheit für Ladeinfrastruktur und andere Installationen im Außenbereich. Durch den mitgelieferten Sockel kann er zudem direkt neben bestehenden Verteilerschränken im Außenbereich aufgestellt werden.
An diesem Patchpanel werden alle eingehenden Netzwerkkabel angeschlossen. Die Kabeladern werden in Keystone-Module aufgelegt, die sich werkzeuglos einrasten lassen. Danach werden die Module ins Panel geklickt, sodass die Kabel sauber geführt und dauerhaft stabil befestigt sind. So bleibt der Schrank gut strukturiert und spätere Umbauten oder Erweiterungen sind problemlos möglich.
Der Switch ist die zentrale Netzwerkkomponente im Schrank. Hier werden alle Netzwerkgeräte angeschlossen, und er sorgt dafür, dass die Daten zuverlässig und mit hoher Geschwindigkeit zwischen bis zu 24 Ports übertragen werden. So entsteht eine stabile und leistungsfähige Netzwerkinfrastruktur.
Die kombinierten FI/LS-Schalter schützen sowohl Personen als auch die angeschlossenen Geräte. Bei Fehlerströmen oder Überlastungen schalten sie zuverlässig ab und sorgen für einen sicheren Betrieb des gesamten Schranks.
Die Heizung mit integriertem Temperaturregler sorgt dafür, dass im Schrank auch im Winter die passende Betriebstemperatur gehalten wird und die Elektronik jederzeit zuverlässig arbeiten kann.
Die vorverdrahteten Verteilerklemmen dienen dazu, die eingehende Stromversorgung sauber auf weitere Verbraucher im Schrank zu verteilen. Je nach Ausstattung können so zusätzliche Komponenten wie Router, Steuerungen oder Netzteile angebunden werden.
Über die integrierten Schuko-Steckdosen lassen sich zusätzliche Geräte wie LTE-Router, Netzteile oder Controller einfach mit Strom versorgen. Auch für Servicezwecke, etwa beim Anschluss eines Laptops oder Messgeräts, stehen hier praktische Versorgungsmöglichkeiten bereit.
Die freien DIN-Hutschienen bieten Platz für zusätzliche Geräte wie Netzteile, Controller, Router oder Umsetzer. Dank der modularen Bauweise können spätere Erweiterungen einfach vorgenommen werden, ohne den bestehenden Aufbau zu verändern.
Über die Anschlussklemmen wird die fünfadrige Einspeisung des Schranks angeschlossen. Sie stellen die sichere Verbindung zwischen der Gebäudeinstallation und den internen Verbrauchern her und halten die Verdrahtung übersichtlich.
Zubehör für Steuerung, Messung und Kommunikation
Ein Netzwerkschrank bietet nicht nur Platz für die reine Netzwerkverteilung, sondern eignet sich auch für die Integration weiterer Komponenten, die für den Betrieb einer Ladeinfrastruktur erforderlich sind. Dadurch lassen sich Steuerungs-, Mess- und Kommunikationsaufgaben zentral bündeln.
EMS-Controller und Zubehör

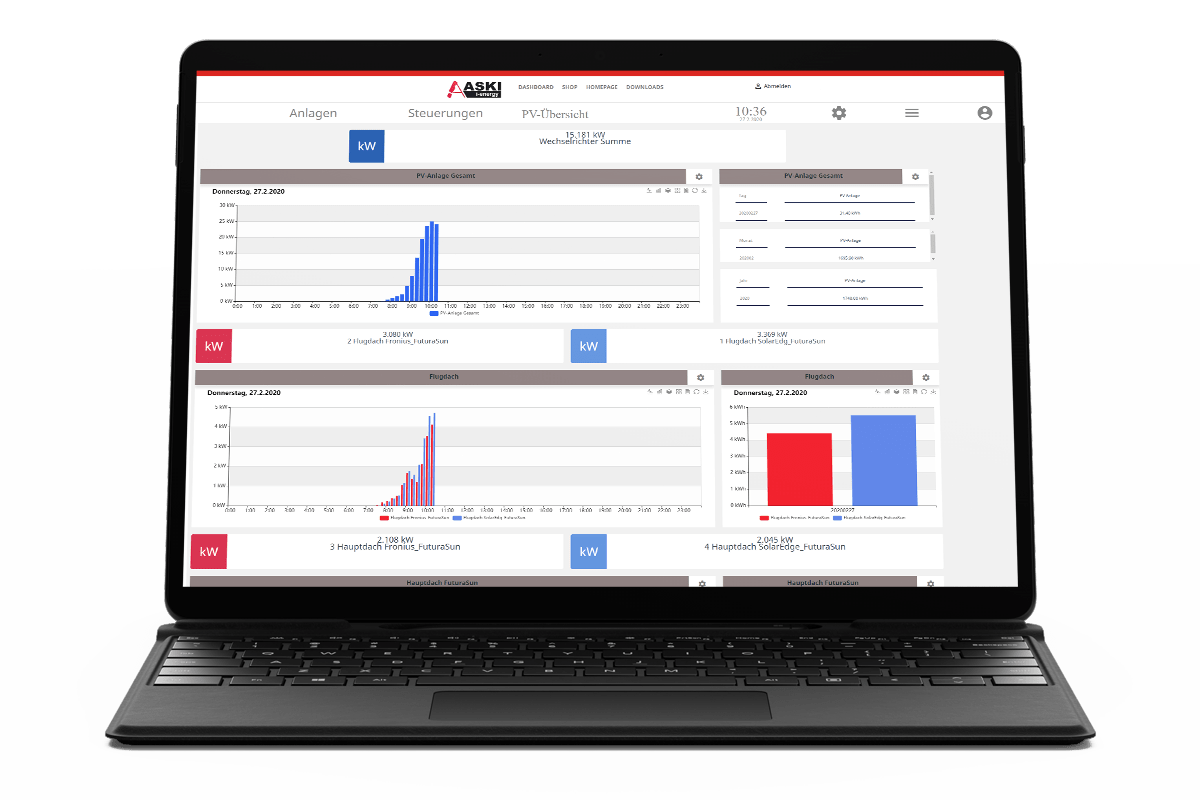

Last- und Energiemanagementcontroller können direkt im Netzwerkschrank auf der vorhandenen Hutschiene montiert werden. Über die integrierten Verteilerklemmen ist eine einfache Spannungsversorgung möglich. Die Anbindung an das Netzwerk erfolgt über den Switch, sodass die Controller ohne zusätzlichen Installationsaufwand in das Gesamtsystem eingebunden werden können.
Energiezähler und messtechnisches Zubehör
Auch Energiezähler für das Last- oder Energiemanagement finden im Netzwerkschrank Platz. Je nach Schrankmodell können bereits Wandlerklemmen für Stromwandler vorhanden sein, was den Anschluss erleichtert. Der Spannungsabgriff kann über die Verteilerklemmen erfolgen, sodass die Installation übersichtlich und zentral bleibt.
LTE-Router und Kommunikationsmodule

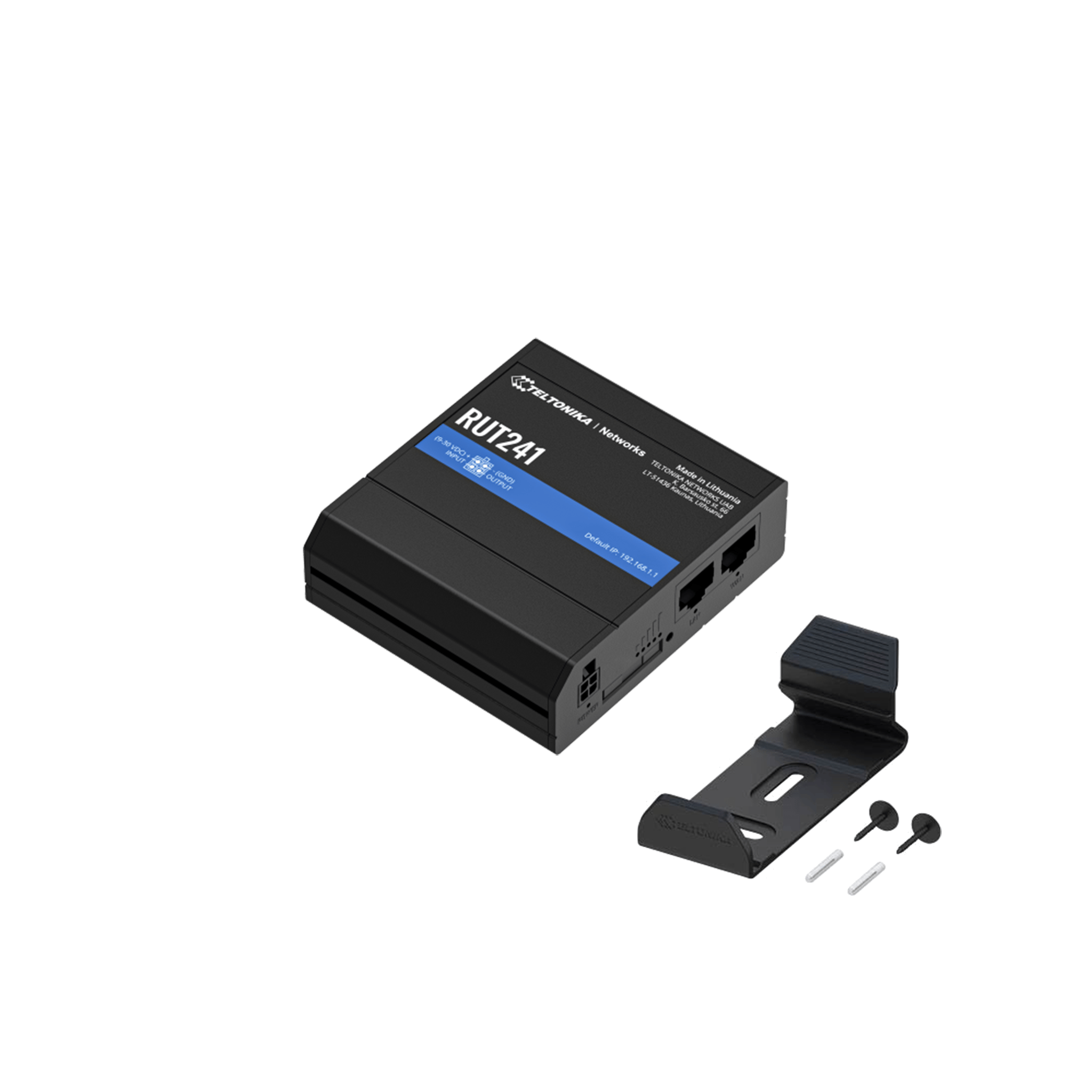

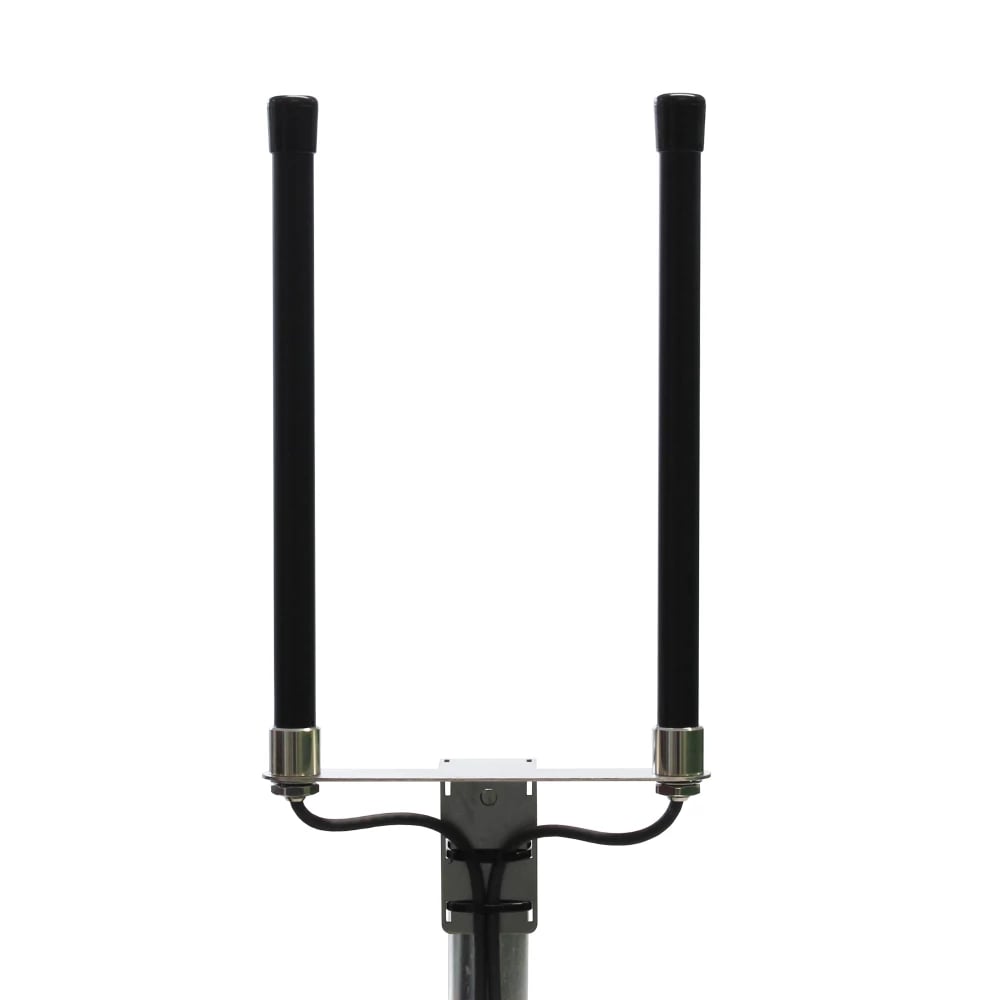

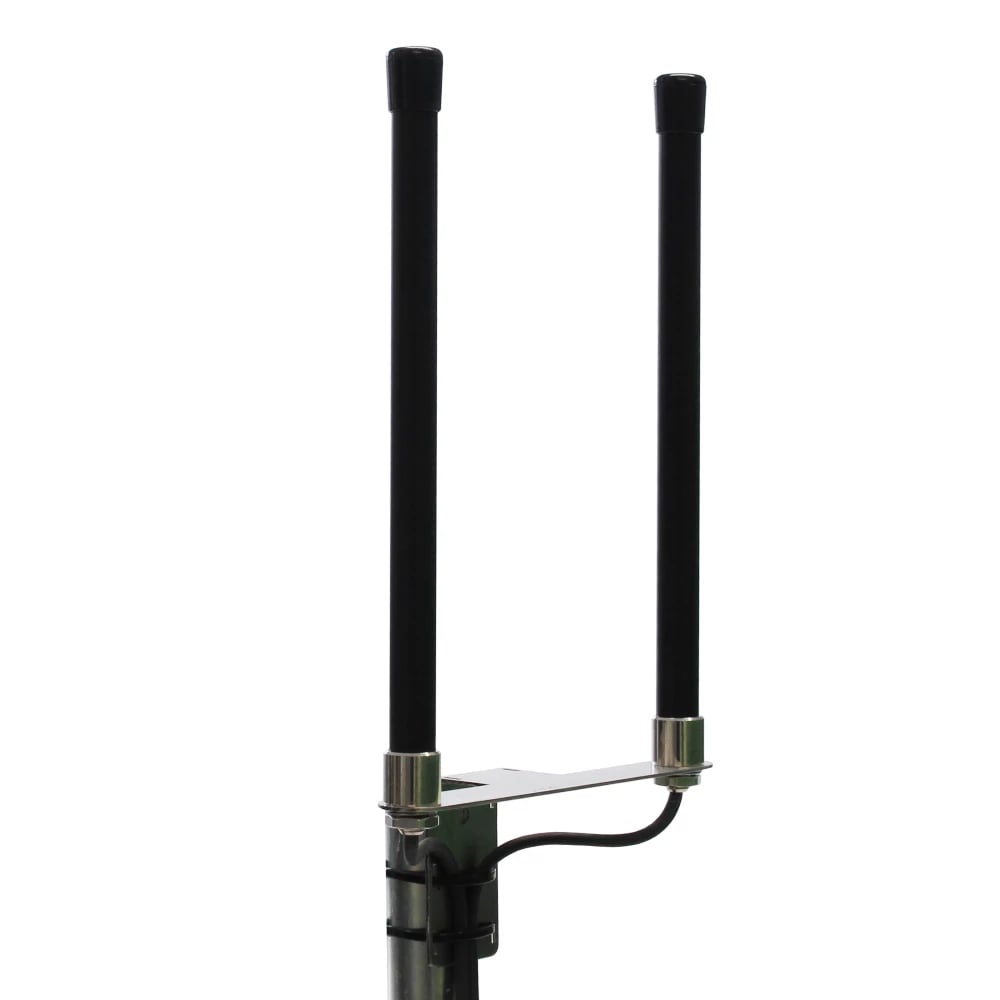

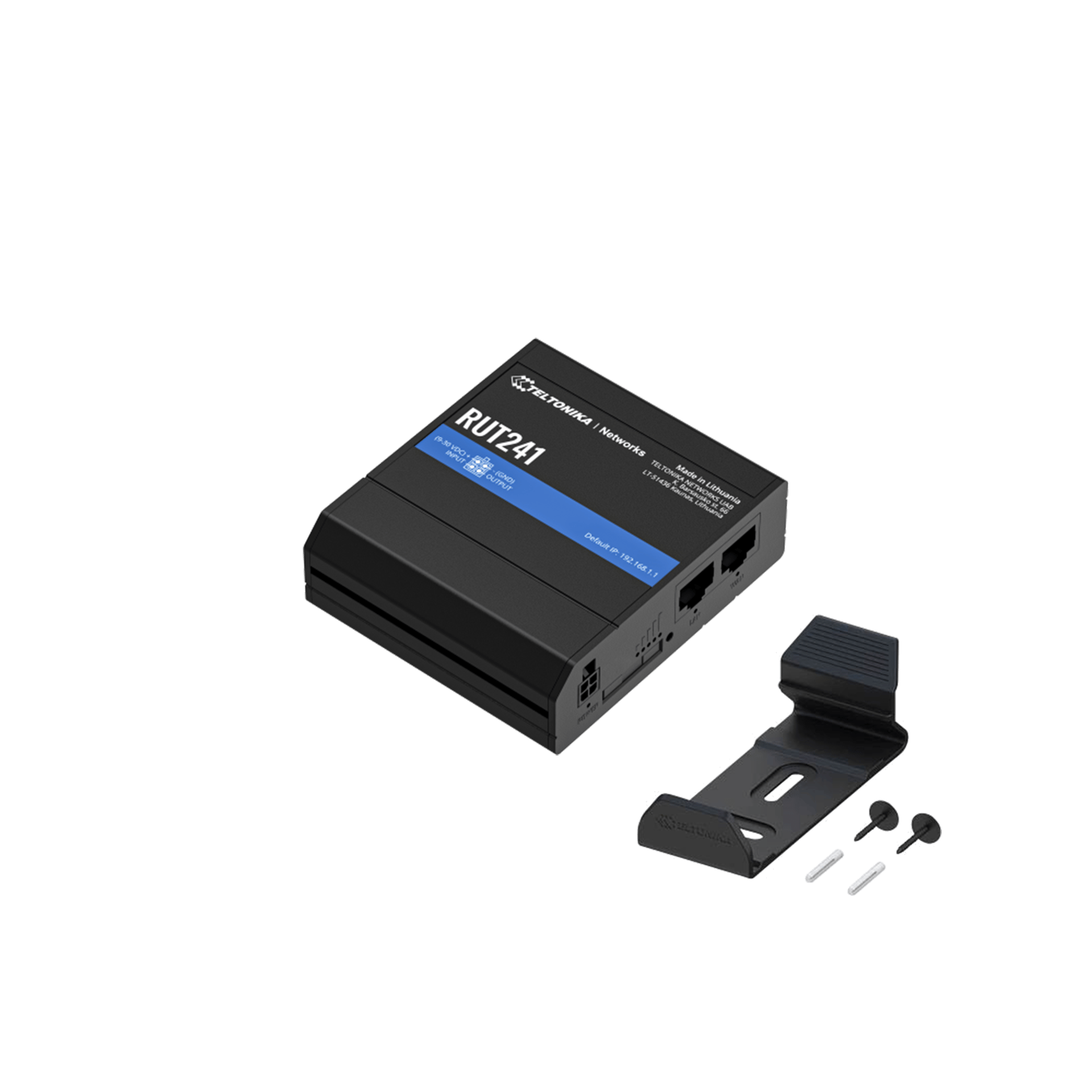

Bei Bedarf lassen sich LTE-Router ebenfalls auf der Hutschiene montieren. Durch die Verbindung zum Switch können alle angeschlossenen Geräte und Ladepunkte direkt mit Internet versorgt werden. Die Stromversorgung kann entweder über die Verteilerklemmen oder über integrierte Steckdosen erfolgen.
