Anwenderfreundliche Energieverteilung für Ladeinfrastruktur

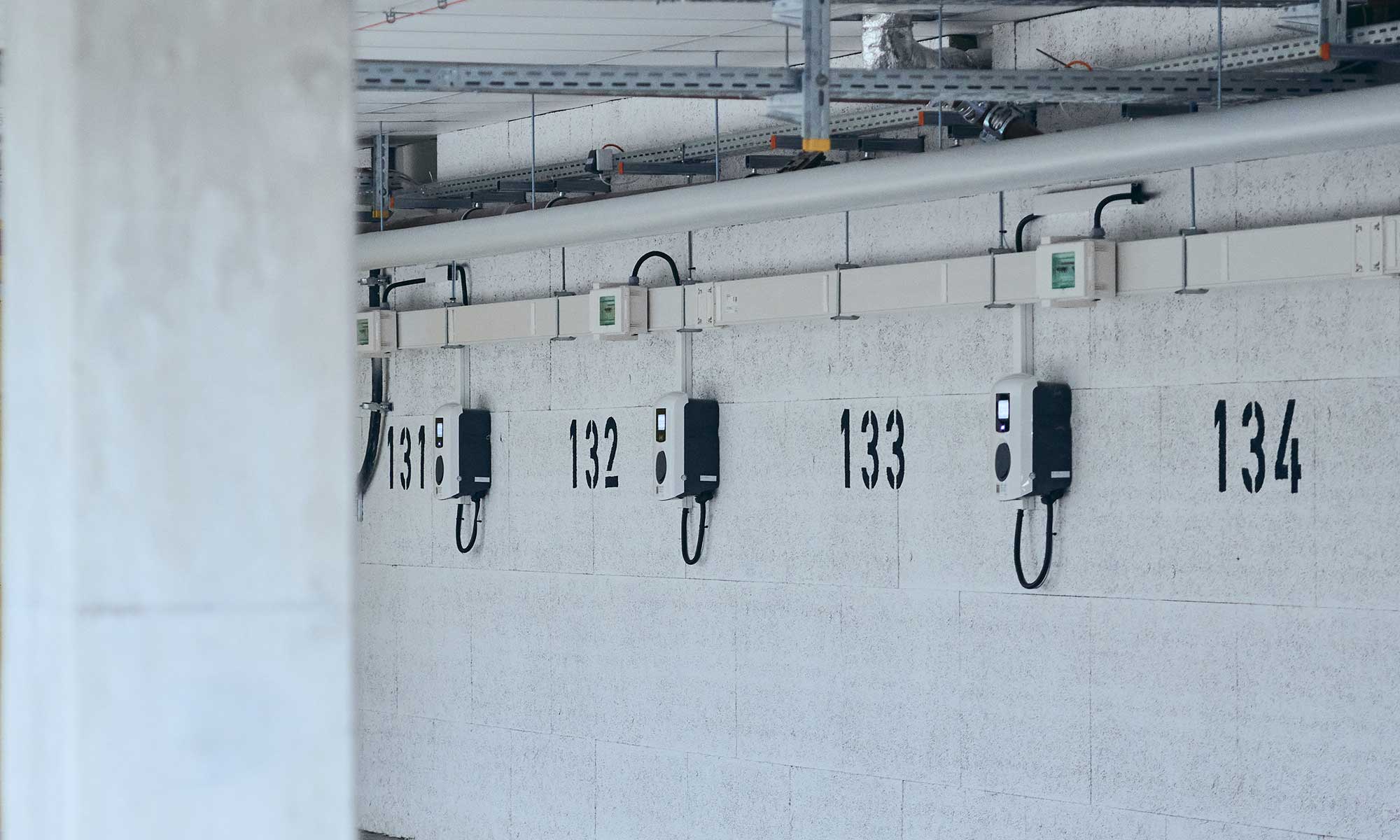

Ein Schienenverteilersystem für Ladeinfrastruktur ermöglicht eine platzsparende, kosteneffiziente und wartungsfreundliche Energieverteilung, bei der Ladestationen modular angeschlossen und bei Bedarf einfach erweitert werden können. Durch den Einsatz des Systems entfallen separate Verteilerschränke sowie lange Kabelwege, was Installationsaufwand, Materialkosten und Platzbedarf deutlich reduziert.
Flexible
Erweiterung
Zusätzliche Ladepunkte können, ohne umfangreiche Neuverkabelung, problemlos integriert werden.
Platzsparende
Montage
Durch die zentrale Schiene wird der Bedarf an Einzelverkabelungen reduziert.
.svg)
Modulare
Installation
Die modulare Bauweise erleichtert die Installation oder Erweiterung und senkt den Arbeitsaufwand.
Einfache
Wartung
Komponenten können schnell ausgetauscht werden, ohne das gesamte System zu beeinträchtigen.
.jpg)
.jpg)
Modularer Aufbau für noch mehr Flexibilität

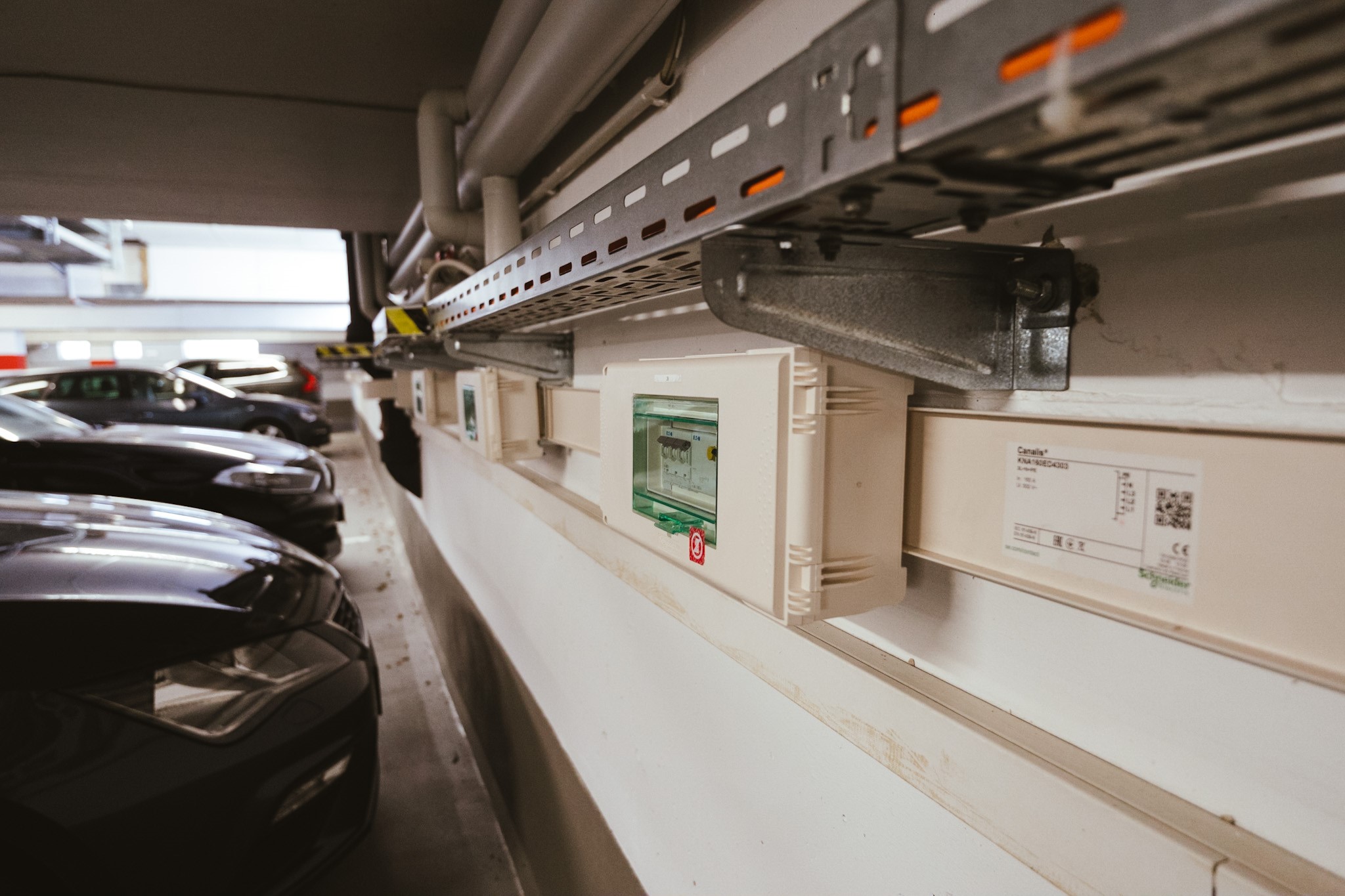

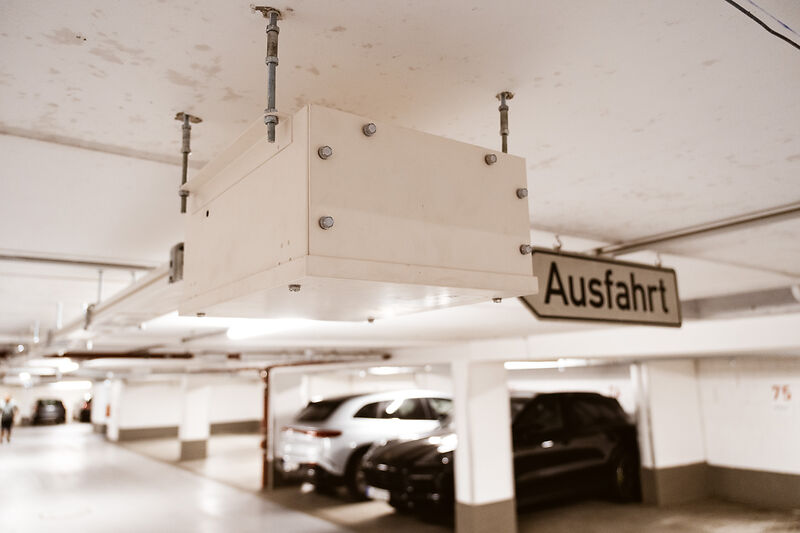

Ein Schienenverteilersystem besteht aus einem Einspeisekasten, mehreren miteinander verbundenen Stromschienen sowie den passenden Abgangskästen. Durch den modularen Aufbau lässt sich beispielsweise eine Tiefgarage zunächst nur mit den aktuell benötigten Ladepunkten ausstatten. Gleichzeitig können weitere Stellplätze bereits für eine spätere Erweiterung vorbereitet werden. Zu einem späteren Zeitpunkt kann die Ladeinfrastruktur durch das einfache Anbringen zusätzlicher Abgangskästen unkompliziert erweitert werden.
Stromschiene
Sichere Verteilung der Energie von der Stromversorgung bis zum Verbraucher.
Einspeisung
Verbindung der externen Energieversorgung mit dem Stromschienensystem.
Abgangskasten
Einfacher Abgang zu den am Stromschienensystem angeschlossenen Verbrauchern.
Eine Lösung für viele Anwendungsfälle
Ob in großen Wohnanlagen, in Tiefgaragen oder in Industrieanlagen: Schienenverteiler vereinen eine einfache Installation, maximale Wartungsfreundlichkeit und eine modularen Aufbau zu einem anwenderfreundlichen Lösung für die Stromversorgung der Ladeinfrastruktur.
Stromschiene
- Kompakte Bauform
Platzsparende Lösung für Stromverteilungen bis 1000 A. - Hohe Schutzart
Mit IP55 sind die Stromschienen zuverlässig gegen Staub und Spritzwasser geschützt und damit auch für raue Parkhäuser und Tiefgeragen geeignet. - Flexible Installation
Durch modulare Baulängen und einfache Steckverbindungen lässt sich das System schnell und fehlerfrei montieren. - Sichere Energieübertragung
Versilberte Kontaktstellen sorgen für niedrige Übergangswiderstände und hohe Betriebssicherheit.
Einspeisekasten
- Einfache Einspeisung
Schneller Anschluss der Hauptleitung über Schraub- oder Klemmentechnik – ohne zusätzliches Werkzeug. - Hohe Betriebssicherheit
Robuste Gehäusematerialien und Schutzart IP55 gewährleisten einen sicheren Dauerbetrieb. - Hohe Kompatibilität
Für unterschiedliche Einspeisrichtungen und Montagearten erhältlich.
Abgangskasten
- Variable Anschlussoptionen
Die Abgangskästen sind in verschiedenen Varianten und Größen erhältlich. - Sichere Kontaktierung
Mechanische Kodierungen verhindern Verwechslungen beim Einsetzen. - Schnelle Montage
Ein werkzeugloser Anschluss an die Stromschiene spart Zeit und minimiert Montagefehler. - Individuell konfigurierbar
Mit Sicherungen, Leitungsschutzschaltern oder FI-Schutzschaltern nach Bedarf bestückbar.
Die kompakten Schienensysteme Canalis KNA und KSA von Schneider electric
CANALIS KNA
Stromverteilung in kleinen bis mittleren Gebäuden
Stromstärke-Bereich von 40 bis 160 A
Spannung bis 690 V
Standardlänge der Segmente 1,5 oder 3 Meter
CANALIS KSA
Energieverteilung in größeren Gebäuden und industriellen Anlagen
Stromstärke-Bereich von 100 bis 1000 A
Spannung bis 1000 V
Standardlänge der Segmente 3 oder 5 Meter
Das Schienenverteilersystem CANALIS KNA von ist für eine Stromstärke von bis zu 160 Ampere und eine SPannunhg von bis zu 690 Volt geeignet und ermöglicht eine zuverlässige, sichere und effiziente Energieverteilung von der Hauptstromversorgung zu verschiedenen Verbrauchern oder Unterverteilungen.
Stromschiene
Einspeisekasten
Abgangskasten
Beratung und Hilfe
Benötigen Sie Unterstützung bei der Planung Ihres Schienensystems?
Liegt eine höhere Spannung an oder fließen höhere Ströme ist ein stärkeres Stromschienensystem notwendig. Das Schienenverteilersystem CANALIS KNA von ist für eine Stromstärke von bis zu 1.000 Ampere und eine Spannunhg von bis zu 1.000 Volt geeignet und somit eine wartungsfreundliche und einfach erweiterbare Lösung für die Versorgung von besonders leistungsstarker Ladeinfrastruktur.
Stromschiene
Einspeisekasten
Abgangskasten
Zubehör
Ihr Ansprechpartner
Lukas Schmargendorf
Produktspezialist Stromschienen
“Ein Stromschienensystem ist die perfekte Basis für eine moderne Versorgungsinfrastruktur an vielen Ladestandorten. Durch die modulare Erweiterbarkeit können Betreiber bestehende Gebäude oder Anlage gezielt vorbereiten und bei Bedarf weiter Ladepunkte einfach und schnell realisieren.“
E-Mail: [email protected]
Fragen und Antworten
Hier finden Sie Antworten auf die häufigsten Fragen rund um Stromschienensysteme. Egal, ob Sie mehr über die Bauweise, die Verfügbarkeit oder Produkteigenschaften erfahren möchten – wir haben die wichtigsten Informationen für Sie zusammengestellt. Sollten Sie dennoch offene Fragen haben, stehen wir Ihnen gerne persönlich zur Verfügung.
Ein Stromschienensystem verwendet eine zentrale Schiene, die elektrische Energie entlang einer Strecke bereitstellt. Ladestationen werden modular an die Schiene angeschlossen, wodurch einzelne Kabelstrecken entfallen und die Verteilung effizienter gestaltet wird.
Die Installation ist weniger aufwändig als bei herkömmlichen Systemen, da weniger Kabel verlegt und weniger Einzelanschlüsse hergestellt werden müssen. Die Schiene wird einmalig montiert, und Ladestationen werden einfach eingeklinkt.
Ja, Stromschienensysteme lassen sich in vielen Fällen nachrüsten, insbesondere in Gebäuden mit ausreichender Deckenhöhe oder flexibler Raumstruktur.
Einzelne Module oder Anschlussstellen können leicht ausgetauscht werden, ohne das gesamte System zu deaktivieren.
Die Anfangsinvestition kann höher sein, aber langfristige Einsparungen durch geringere Installations- und Wartungskosten machen dies oft wett.
Einsparungen entstehen durch die vereinfachte Erweiterbarkeit, geringere Wartungskosten und weniger Materialverbrauch bei neuen Installationen.
Ideal für Parkhäuser, Busdepots, Logistikzentren, Industrieanlagen und größere Wohn- oder Gewerbeeinheiten.
Die in unserem Shop erhältlichen Systeme erfüllen gängige Normen wie die DIN EN 61439 für Niederspannungs-Schaltgerätekombinationen.
In der Regel sind die Einhaltung von Bau- und Elektrovorschriften sowie eventuell eine Abnahme durch eine Elektrofachkraft oder Behörden erforderlich.
Ja, durch modulare Erweiterungen und die Möglichkeit, leistungsstärkere Komponenten zu integrieren.
Die die in unserem Shop erhältlichen Systeme sind herstellerunabhängig und erlauben die Integration von Ladestationen verschiedener Anbieter, sofern diese standardisierte Anschlüsse verwenden.
