Rheinmetall Ladestation Ladebordstein Gen1.1 - INKL. Elektronikmodul (bis 22 kW, Eichrecht)
Preis auf Anfrage
Dieses Produkt hat einen Versandkosten Aufschlag.

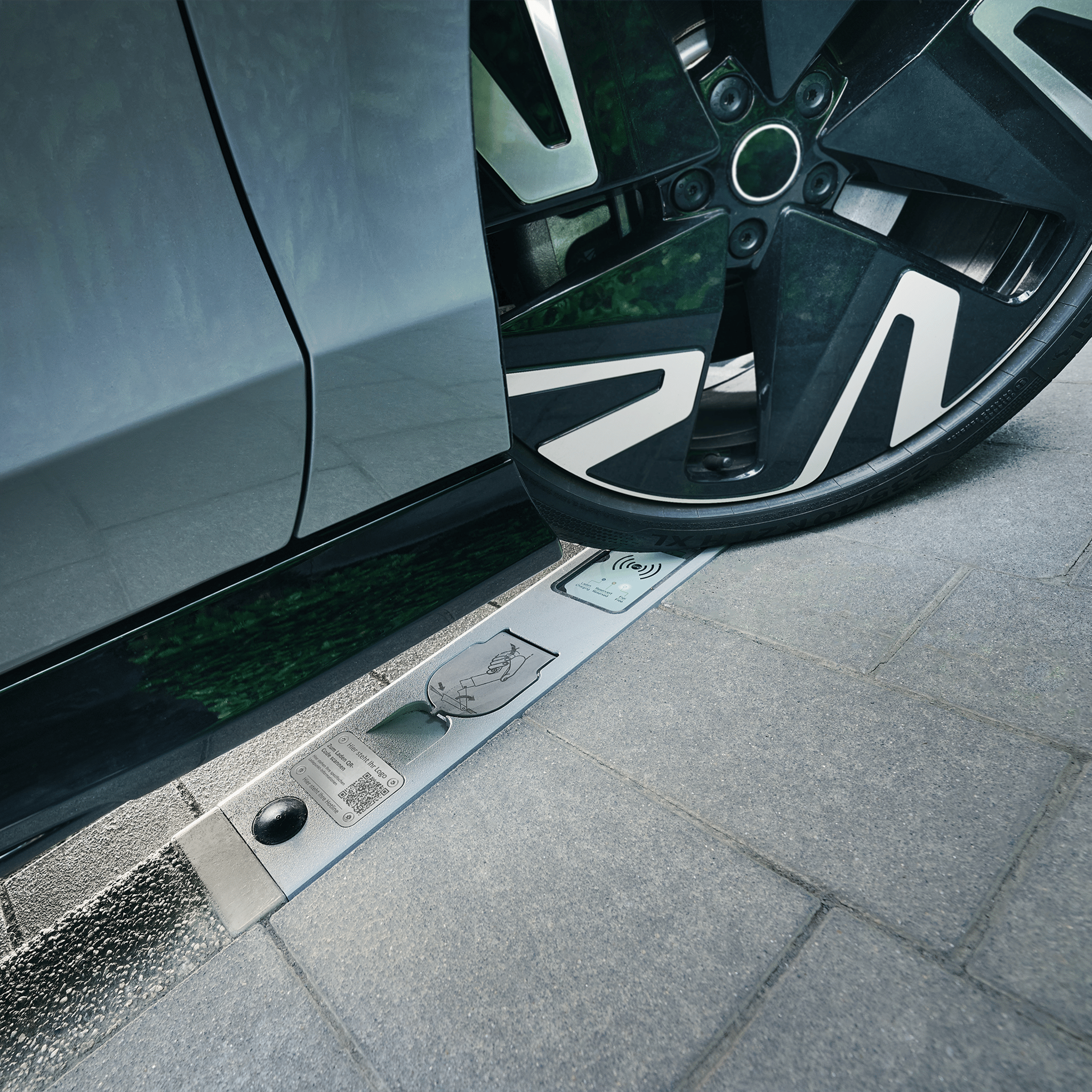

- Unsichtbar als Bordstein integriert – keine Hindernisse im Straßenraum
- Bis zu 22 kW Ladeleistung, eichrechtskonform und alltagstauglich
- Extrem robust - vandalismus- und wetterfestes, gekapseltes System mit Heiz‑ und Kühlfunktion
- Modular und skalierbar - einfache Nachrüstung oder Reparatur
- Vernetzt per 4G/Ethernet, steuerbar via App, RFID oder QR-Code
- AFIR-Novellierung: ISO 15118-2 vorbereitet
Highlights & Details
Allgemeines und Ladetechnik
Der Rheinmetall Ladebordstein ist eine innovative AC-Ladelösung, die vollständig in den Bordstein eines Bürgersteiges integriert wird und damit eine nahezu unsichtbare Ladeinfrastruktur im öffentlichen Raum ermöglicht. Mit einer Ladeleistung von bis zu 22 kW (AC) richtet sich das System vor allem an Kommunen, Stadtwerke sowie Betreiber halböffentlicher Flächen, die nach unauffälligen und robusten Lademöglichkeiten suchen. Dank seiner platzsparenden Integration entfällt der Aufbau klassischer Ladesäulen – ein großer Vorteil in engen Stadtquartieren, auf Gehwegen oder in denkmalgeschützten Bereichen. Die Technik im Inneren basiert auf langjähriger Erfahrung Rheinmetalls in der Automobil- und Wehrtechnik und ist für den Dauerbetrieb im urbanen Umfeld ausgelegt.
Anschlussoptionen
Der Rheinmetall Ladebordstein wird netzseitig über das Niederspannungsnetz angeschlossen und kann in bestehende Stromversorgungsinfrastruktur (z. B. Hausanschluss oder Zähleranschlusssäulen) integriert werden. Der Anschluss ist immer 3-phasig vorzunehmen. Die elektrische Einspeisung erfolgt über ein separates Elektronikmodul im Bordstein, das sich vollständig unterhalb der Oberfläche befindet und damit vor äußeren Einflüssen geschützt ist. Für Neubauprojekte oder die Nachrüstung im Bestand ist der Ladebordstein kompatibel mit gängigen Tiefbau- und Netzanschlussszenarien – inklusive Absicherung, Erdung und Vorhaltung von Leerrohren für spätere Erweiterungen.
Netzwerkanbindung
Für den Betrieb und die Abrechnung ist der Rheinmetall Ladebordstein netzwerkfähig und kommuniziert über das offene Protokoll OCPP 1.6. Die Anbindung erfolgt wahlweise über ein integriertes 4G-Modem oder per Ethernet-Verbindung. Zusätzlich kann die Ladesäule über RFID freigeschaltet werden. Ein MID-zertifizierter Energiezähler sorgt für eichrechtskonforme Abrechnung und ermöglicht die Integration in gängige Backend-Systeme – vom Stadtwerke-Portal bis zur Betreiber-App.
Zusätzlich ist der Ladebordstein bereits für die neue AFIR-Novellierung am 08.01.26 (ISO 15118-2) mit einem integrierten PLC-Modem vorbereitet.
Energiemanagement
Der Ladebordstein unterstützt die Einbindung in externe Energiemanagementsysteme und erlaubt damit auch ein netzdienliches, gesteuertes Laden. Der Lastgang wird vom integrierten Energiezähler kontinuierlich erfasst und kann visualisiert oder für Monitoring-Zwecke weitergeleitet werden. Die LED-Statusanzeige am Bordstein zeigt den aktuellen Ladezustand an, während über das Backend Ladehistorien und Verbrauchsdaten bereitgestellt werden können. So lässt sich der Ladebetrieb jederzeit transparent nachvollziehen.
Nutzung

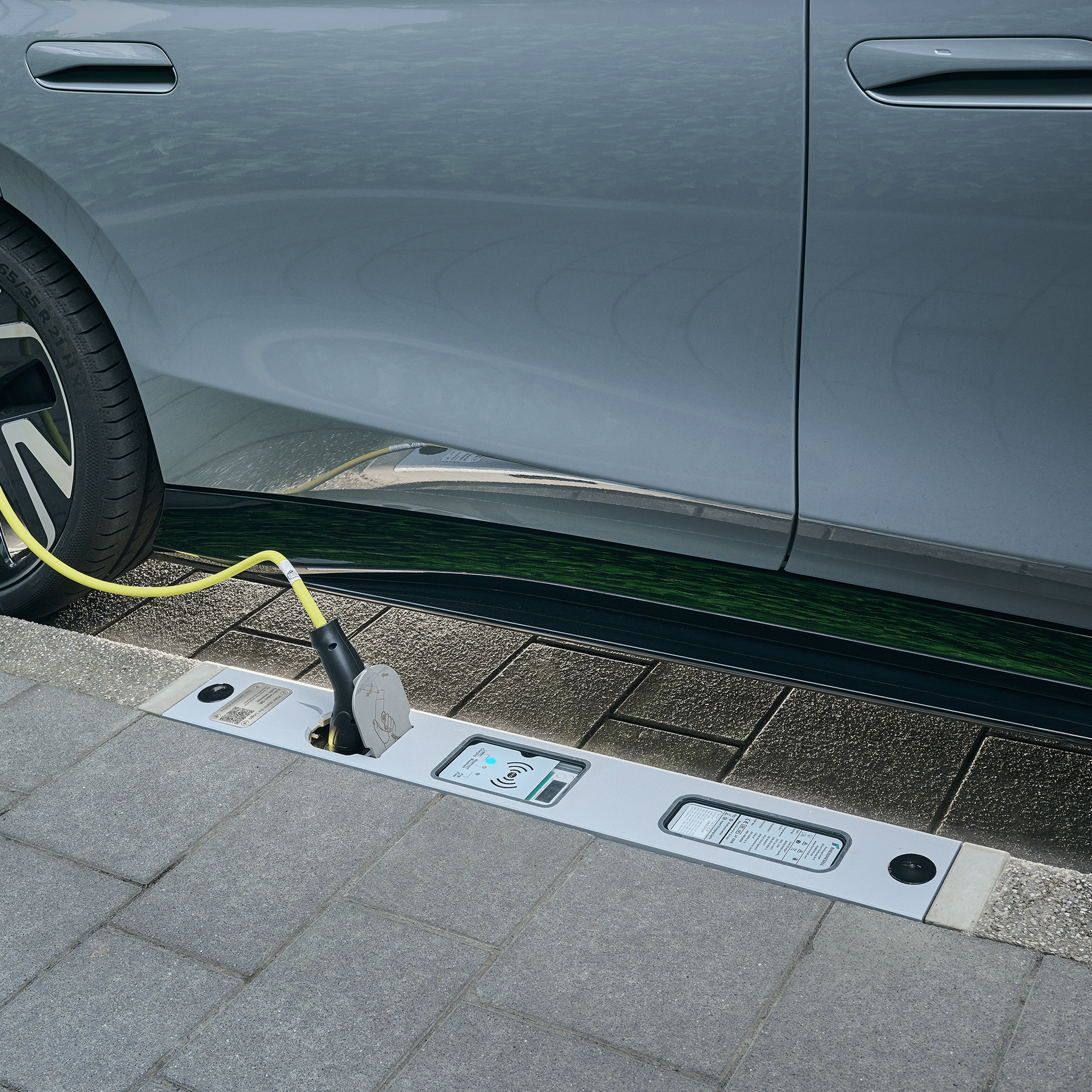

Die Nutzung ist einfach und intuitiv: Der Ladebordstein wird per RFID-Karte, QR-Code oder via App freigeschaltet und über ein Standard-Typ-2-Ladekabel mit dem Ladebordstein verbunden. Die ergonomisch positionierte Klappe lässt sich mit einer Hand bedienen und fällt nach dem Ladevorgang zu und verriegelt automatisch. Der Typ 2-Stecker kann als Werkzeug verwendet werden, in dem die Ausbuchtung zur Verriegelung des Steckers an der Ladebuchse, zum öffnen der Klappe verwendet werden kann. Durch die niedrige Bauweise ist der Zugang auch für mobilitätseingeschränkte Personen problemlos möglich. Die Lösung ist somit besonders barrierearm und benutzerfreundlich – sowohl für Anwohner als auch für wechselnde Nutzergruppen.

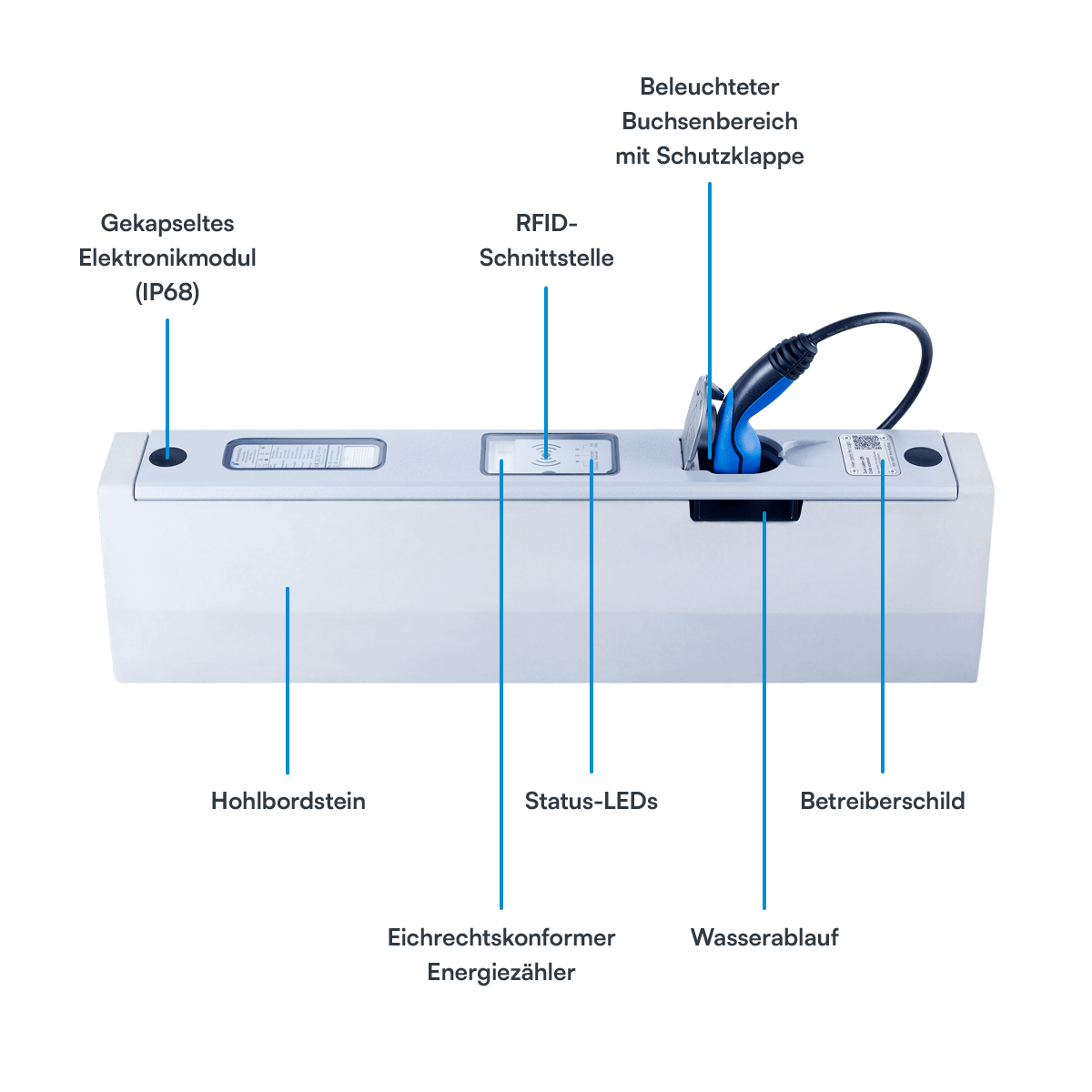

Die gekapselten Elektronikkomponenten (Schutzart IP68) sowie die mit Dichtungen und Wasserabläufen ausgestattete Ladebuchse sorgen auch bei starkem Regen für einen zuverlässigen und sicheren Ladevorgang. Sollte sich dennoch Wasser aufstauen – etwa bei Starkregen oder verstopften Abläufen – erkennt ein integrierter Wasserstandssensor die kritische Situation frühzeitig und unterbricht den Ladevorgang automatisch, noch bevor der Fehlerstromschutzschalter (FI) auslöst.
Montage, Installation und Sicherheit
Die Installation des Ladebordsteins erfolgt im Rahmen klassischer Tiefbaumaßnahmen und kann sowohl bei Neuerschließungen als auch im Bestand umgesetzt werden. Mit Abmessungen von etwa 1.000 × 250 × 120/150 mm und einem Gewicht von ca. 70 kg lässt sich der Bordstein mit handelsüblichem Gerät versetzen und anschließen. Die Schutzart IP54 für das Gesamtsystem und IP68 für das Elektronikmodul gewährleistet einen dauerhaften, sicheren Betrieb – selbst bei Regen, Schnee oder Hochdruckreinigung. Die Oberfläche ist beheizbar (automatisch mit Temperatursensoren gesteuert), um ein Einfrieren im Winter zu verhindern. Zudem ist das Gehäuse nach IK10 (Schlagfestigkeit) geprüft und daher sehr robust.
Der Ladebordstein kann laut Herstellerangaben mit einer Achslast von 10 Tonnen überfahren werden.
Bei elektrischen Störungen sorgen ein integrierter Überspannungsschutz sowie die kontinuierliche Schützklebe- und PE-Überwachung für zusätzliche Sicherheit – für Personen, das E-Fahrzeug und alle angeschlossenen Systeme.
Erweiterbarkeit
Der modulare Aufbau des Rheinmetall Ladebordsteins erlaubt eine flexible Planung und stufenweise Nachrüstung. Neben aktiven Ladeeinheiten können zunächst sogenannte Dummy-Elemente (Leerbordsteine mit optionalem Edelstahl-Schutzdeckel) verbaut werden, es wird nur der Schutzdeckel gegen ein funktionales Elektronikmodule getauscht, der Bordstein verbleibt im Boden. Auch einzelne Komponenten, wie die Elektronikeinheit, lassen sich bei Wartung oder Service mit wenigen Handgriffen ersetzen. Damit eignet sich der Ladebordstein ideal für skalierbare Ladeinfrastrukturprojekte – von einzelnen Stellplätzen bis zur flächendeckenden Ausstattung ganzer Straßenzüge.
QR-Code
Die Schilder können individuell durch den Kunden beschafft werden. Dafür gibt es eine Kooperation mit der Firma SchiBo: https://www.schilder-bohn.de/jetzt-curbcharger-schild-gestalten-und-bestellen-
Lieferumfang
- Leerbordstein
- Eletronikmodul
Technische Daten
Allgemeine Eigenschaften
- Hersteller
- Rheinmetall
- Tiefe
- 990 mm
- Breite
- 150 mm
- Höhe
- 250 mm
- Gewicht
- 80 kg
- Farbe
- Grau
- Nettogewicht
- 80 kg
Elektrische Eigenschaften
- Bemessungsstrom
- 32 A
- Anzahl Phasen
- dreiphasig
- Bemessungsspannung
- 400 V
- Maximaler Querschnitt Zuleitung (Volldraht)
- 6 mm³
Mechanische Eigenschaften
- Montageort
- Outdoor
- Material
- Beton, gebürsteter Edelstahl
- Schutzklasse
- IP54
- Schlagfestigkeit
- IK10
Ladetechnik
- Ladeanschluss
- Typ 2-Steckdose
- Anwendungsbereich
- Professionelles Laden
- Anzahl Ladepunkte
- 1
- Max. Ladeleistung pro Ladepunkt
- AC 22 kW (32A/ 3-phasig)
- Montagemöglichkeiten
- Bordstein
- Integrierter Fehlerstromschutz
- DC-Fehlerstromerkennung (6 mA)
- Integrierter Überspannungsschutz
- Typ II + III
- Energiemessung
- Eichrechtskonform
- Konnektivität
- Ethernet/LAN (RJ-45), Mobilfunk (LTE)
- Backendanbindung
- OCPP 1.6
- Energie- und Lastmanagement
- Herstellereigenes Lastmanagement
- Schnittstellen Lastmanagement
- OCPP, Modbus TCP-IP
- Phasenumschaltung
- Automatisch
- Benutzeroberfläche
- LED-Statusanzeige
- Autorisierungsschnittstellen
- RFID, Remote (App/Backend)
- Konfiguration (Installation)
- Webinterface
